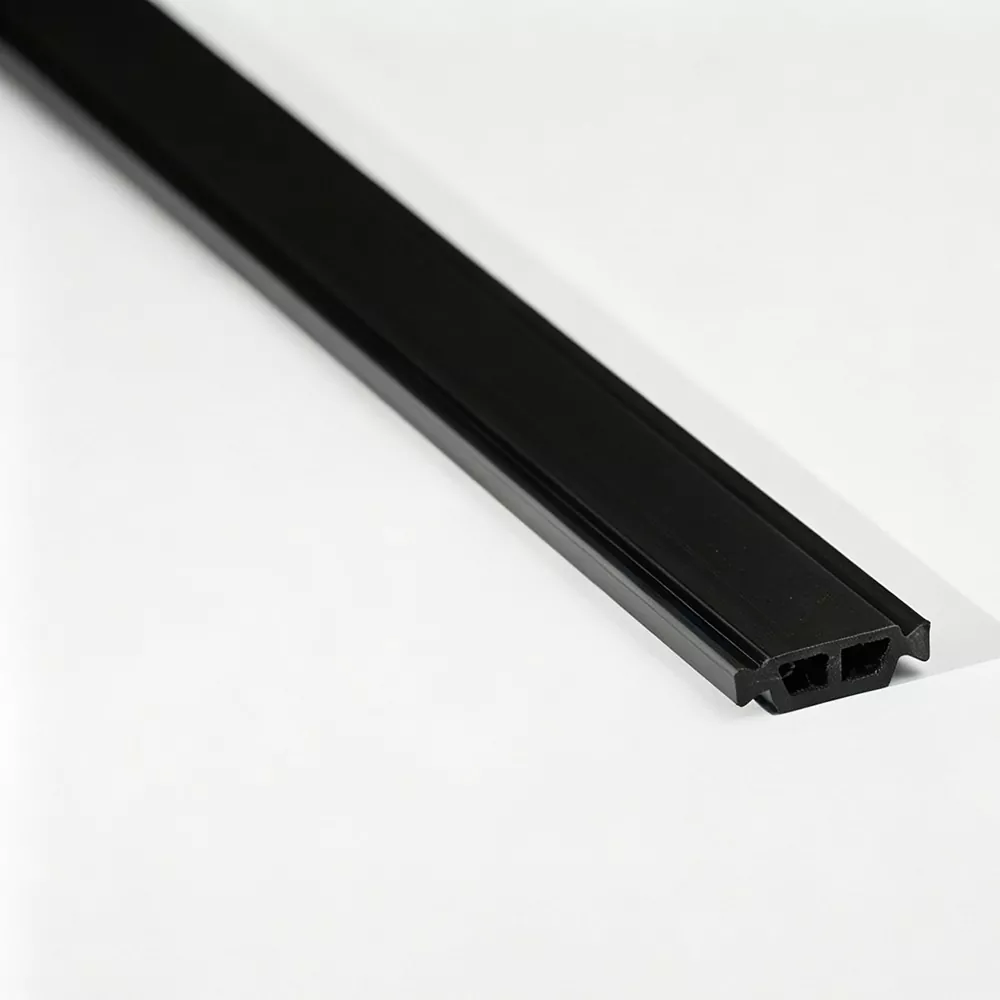

A 遮音サーマルブレークストリップは、構造界面を通る振動や音の伝達を軽減しながら、伝導熱伝達を遮断するように設計された特殊な建築コンポーネントです。熱伝導性のフレームやサポートコンポーネントを隣接する素材から分離することで、室内の快適性の向上、エンベロープ性能の向上、および音響条件のより制御に貢献できます。この記事では、その動作原理、用途、材料に関する考慮事項、設置要素、建築家、請負業者、製造業者、建材購入者向けの実際的な選択基準について説明します。
1. 遮音サーマルブレークストリップとは何ですか?
現代の建物では、温度以上のものを管理する必要があります。居住者はまた、静かな部屋、安定した室内温度、少ない隙間風、快適な室内表面を期待しています。金属フレーム、ブラケット、スタッド、トラック、パネル、またはその他の導電性コンポーネントが建物外壁を通る直接経路を作成する場合、これらの要件を達成することはさらに困難になります。
これらの直接経路を遮断するために、選択されたインターフェースに遮音サーマル ブレーク ストリップが取り付けられます。その主な熱的役割は、熱橋を介した伝導熱伝達を低減することです。材料の組成と設置位置によっては、直接接触を減らし、接続された建築要素間の振動の伝達を制限することにより、音響デカップリングにも貢献する可能性があります。
サーマルブリッジは、導電性コンポーネントが絶縁されたエンベロープを横切ったり遮断したりする場合に特に関係します。このような場所では、熱が主断熱層を迂回し、アセンブリ全体の効率が低下し、内部表面が冷たくなる可能性があります。
2. 建物のどのような問題に対処できますか?
接続の詳細が不十分だと、同時に複数の問題が発生する可能性があります。金属フレームは構造的な接続としては便利ですが、熱伝導率が高いため、望ましくない熱伝達経路が生じる可能性があります。同時に、剛性の高い接続は、振動や空気伝播音、構造伝播音の経路を提供する可能性があります。
これらの問題は、軽量鉄骨フレーム、カーテンウォール、ファサードシステム、金属製パーティション、モジュール式建物、および接合部や接続部の周囲に導電性材料が集中しているその他のアセンブリにおいて特に重要です。
軽量鉄骨壁のサーマルブレークストリップに関する研究では、ストリップの材質、配置、単層または二重層の使用が、完成した壁アセンブリの熱性能に影響を与える可能性があることがわかっています。
3. 熱機能と音響機能がどのように連携するか
伝導熱伝達の低減
熱機能は、より伝導性の高いコンポーネントの間に比較的熱伝導率の低い材料を挿入することに基づいています。金属と金属、または金属と構造の界面に連続的な導電パスを作成する代わりに、ストリップは制御された絶縁層を導入します。
実際の結果は、ストリップ単体ではなく接続全体に依存します。ファスナー、圧縮、厚さ、接触面積、形状、周囲の断熱材はすべて、熱の流れに影響を与える可能性があります。このため、優れた実験室用材料特性を備えた製品が、建物のあらゆる細部に自動的に同じ改善をもたらすわけではありません。
音響デカップリングのサポート
音響パフォーマンスは別のメカニズムを通じて機能します。弾力性のあるインターフェースまたは振動減衰インターフェースにより、接続されたコンポーネント間の直接の機械的接触を減らすことができます。これは、フレームとサポートの接続を介した構造由来の振動の伝達を制限するのに役立ちます。
ただし、サウンドの制御はアセンブリレベルの課題です。小さな隙間、固い留め具、シールが不十分な接合部、サービス貫通部、側面の伝播により、適切に設計された音響壁やファサードが損なわれる可能性があります。
4. サーマルブレークストリップはどこに使用されますか?
正確な用途は、建物システム、必要な耐荷重、熱対象、音響要件、環境条件、設置方法によって異なります。一般的なアプリケーションには次のようなものがあります。
- 軽量鋼および冷間成形鋼壁システム
- Metal stud and track interfaces
- カーテンウォールとファサードのフレーム接続
- 窓とドアフレームのインターフェース
- 外装材サポートシステム
- 屋根と壁の接続の詳細
- モジュール式およびプレハブ式建築システム
- 制振が必要な室内間仕切り
- 断熱が必要な機器またはパネルサポートインターフェース
- 特殊な建築および産業用エンクロージャ システム
サーマル ブレーク技術は、窓枠、カーテン ウォール、ファサード ブラケット、壁フレーム、および局所的な接続に広く関連しています。最新の研究では、構造接合部、局所的な接続、壁の外装材、ファサードブラケット、および窓枠の用途に従って熱破壊を分類することもできます。
5. 材質と性能に関する考慮事項
適切な材料を選択することは、利用可能な最低の熱伝導率を選択することよりも複雑です。ストリップは、実際の建物の詳細および環境条件内で機能する必要があります。
| パフォーマンスファクター | なぜそれが重要なのか | 購入者が確認すべきこと |
|---|---|---|
| 熱伝導率 | 伝導熱伝達率に影響します。 | 宣言された導電率、試験方法、厚さ、および温度条件。 |
| 熱抵抗 | ストリップを通る熱の流れに対する抵抗を示します。 | 意図した用途に合わせて厚さと計算またはテストされた抵抗。 |
| 音響挙動 | インターフェースが振動伝達をどの程度効果的に低減できるかを決定します。 | 材料の弾性、剛性、減衰特性、および組み立てテストデータ。 |
| 圧縮 | 過剰な圧縮により、寸法やパフォーマンスが変化する可能性があります。 | 圧縮強度、圧縮永久歪、長期寸法安定性。 |
| 耐湿性 | 湿気は耐久性と熱性能に影響を与える可能性があります。 | 吸水性、耐湿性、および環境暴露の制限。 |
| 温度耐性 | 建物の外壁は季節的かつ局所的な温度変化を経験します。 | 推奨使用温度範囲とエージング性能。 |
| ファイアパフォーマンス | 材料の選択は、建物アセンブリの防火戦略に適合する必要があります。 | 該当する火災分類とプロジェクト固有の要件。 |
材料の選択では、熱伝導性と強度、剛性、耐久性、施工性、コストのバランスを取る必要があります。サーマルブレークシステムでは、意図する用途に応じて、ポリマー、繊維強化材料、フォームベースの製品、エラストマー材料、または人工複合材料を使用できます。
6. 製品選択の重要な要素
購入者は多くの場合、最初に熱伝導率に注目しますが、信頼できる購入決定には完全なアプリケーションを評価する必要があります。次の質問は、適切な仕様を絞り込むのに役立ちます。
-
ストリップはどこに取り付けられますか?
金属フレーム、ファサードブラケット、パネル、窓枠、線路、または別のインターフェースの間に設置するかどうかを確認します。 -
接続には耐荷重がありますか?
A non-load-bearing insulation strip and a structural thermal break may require very different mechanical properties. -
どのくらいの厚さが必要ですか?
厚さは、熱抵抗、圧縮、寸法安定性、接続形状に影響します。 -
プロジェクトには音響要件がありますか?
振動の低減が重要な場合は、熱伝導率だけではなく、弾性挙動と完全な接続の詳細を考慮してください。 -
どのような環境条件が予想されますか?
屋外ファサードは、保護された屋内用途とは異なる湿気、紫外線暴露、温度サイクル、凍結融解条件にさらされる可能性があります。 -
どのように設置されるのでしょうか？
接着剤、機械的固定、圧縮フィッティング、プレカットセクション、または連続ロールは、取り付け速度と最終的なパフォーマンスに影響を与える可能性があります。
7. インストールとプロジェクトの考慮事項
設置の品質は、サーマル ブレーク ストリップの有効性に大きな影響を与える可能性があります。たとえ高性能の材料であっても、不連続だったり、位置が間違っていたり、過度に圧縮されたり、不必要な導電接続によってバイパスされたりすると、価値が失われる可能性があります。
可能な限り継続性を維持する
ストリップは、構造の詳細が許す限り、意図した熱制御経路を連続的にたどる必要があります。計画外のギャップにより、局所的な導電性ブリッジが発生する可能性があります。
圧縮を制御する
圧縮はメーカーの推奨範囲内に保つ必要があります。過度の圧縮により、厚さ、機械的挙動、および音響弾性が変化する可能性があります。
ファスナーと接続を調整する
サーマル ブレークによって、あらゆる固定時の熱伝達がなくなるわけではありません。ボルト、ネジ、ブラケット、その他の導電性要素も熱伝達経路を提供する可能性があります。したがって、接続ジオメトリは完全なシステムとして考慮する必要があります。
インターフェースを保護する
屋外用途では、湿気への曝露と長期的な環境耐久性を考慮する必要があります。湿気は一部のサーマルブレーク材料の熱特性と耐用年数に影響を与える可能性があるため、適切な材料の選択と細部の設計が重要になります。
8. プロジェクト構築の実際的な利点
適切に選択して設置すると、遮音サーマル ブレーク ストリップは複数のプロジェクトの目的を同時にサポートできます。
製品の潜在的な貢献と完成した建物のパフォーマンスを区別することが重要です。サーマルブリッジは形状、材料、貫通部、接続の詳細によって影響を受けますが、音響性能はサウンドコントロールアセンブリ全体に依存します。
9. パフォーマンスに関する考慮事項の概要
| プロジェクトチャレンジ | サーマルブレイクストリップの役割 | Additional Design Attention |
|---|---|---|
| 金属間の熱橋 | 低導電性界面を導入します。 | ファスナー、連続性、厚さ、接続形状を確認してください。 |
| 冷たい内面 | 局所的な伝導熱流を低減できます。 | 完全な熱橋と室内の湿度状態を評価します。 |
| 構造伝播振動 | 弾性のある分離層を提供する可能性があります。 | 厳格なバイパスと側面のパスを制御します。 |
| 軽量スチールフレーム | 鉄鋼部材を通る導電パスへの対処に役立ちます。 | 空洞断熱材や外断熱材とのコーディネートも可能です。 |
| ファサード接続 | 選択したサポート ポイントでの熱ブリッジを軽減できます。 | 耐荷重、湿気への曝露、長期耐久性を検証します。 |
10. よくある質問
遮音サーマルブレークストリップの主な目的は何ですか?
その主な目的は、建物の接続部での伝導熱伝達を遮断することです。材料とアセンブリによっては、直接の機械的接触と振動伝達を低減することにより、音響デカップリングにも貢献できます。
サーマルブレークストリップは従来の遮音材の代わりに使用できますか?
一般的には、いいえ。サーマル ブレーク ストリップは、完全な防音システムではなく、局所的なインターフェイス コンポーネントです。効果的な音響制御には、通常、質量、吸収性、気密性、弾性分離、および隣接する経路の慎重な制御の組み合わせが必要です。
サーマルブレークストリップは鉄骨フレームに適していますか?
はい。金属部材は、断熱されたアセンブリを通じて強力な熱橋を作り出すことができるため、鉄骨フレームが一般的な用途です。実験研究では、軽量鉄骨壁のサーマルブレークストリップを特に評価しました。
ストリップを厚くすると常にパフォーマンスが向上しますか?
必ずしもそうとは限りません。一部の設計では、厚さを増やすと熱抵抗が向上する可能性がありますが、最終結果は材料の導電率、圧縮、接続形状、留め具、および周囲のアセンブリにも依存します。したがって、適切な厚さはプロジェクトの詳細から決定する必要があります。
サーマルブレイクストリップにはどのような材質が使用できますか?
用途に応じて、サーマルブレーク製品には、人工ポリマー、エラストマー、発泡材料、繊維強化複合材料、またはその他の低導電率材料が使用される場合があります。構造用途では、圧縮強度、剛性、クリープ、寸法安定性にさらに注意を払う必要があります。
サーマルブレークストリップは結露を防ぐのに役立ちますか?
これらは、局所的な熱流を減らし、熱橋の場所でより暖かい表面温度を維持するのに役立つため、結露のリスク管理に貢献できます。ただし、結露は完全なエンベロープの設計、室内の湿度、屋外の温度、空気漏れ、および湿気の制御によって決まります。
購入者はサーマルブレークストリップのサプライヤーに何を要求する必要がありますか?
購入者は、製品の寸法、熱伝導率データ、温度範囲、圧縮特性、材料組成、耐環境性、該当するテストレポート、設置ガイダンス、およびカスタマイズオプションに関する情報を要求する必要があります。プロジェクト固有のアプリケーションの場合、サンプル テストまたはアセンブリ レベルのパフォーマンス データも貴重な場合があります。
サーマルブレークストリップはカスタマイズできますか?
11. 最終的な考え
遮音サーマル ブレーク ストリップは比較的小さなコンポーネントですが、重要な境界面に位置するため、現代の建築設計において重要な役割を果たしています。導電性材料を分離し、必要に応じて弾力性のあるインターフェースを提供することにより、熱制御と音響の両方の目的をサポートできます。
最も信頼性の高いアプローチは、単一の材料特性を個別に評価するのではなく、完全な接続に従ってストリップを選択することです。熱伝導率、厚さ、圧縮、機械的要件、音響的挙動、環境暴露、設置方法、接続形状をすべて合わせて考慮する必要があります。
建築家、請負業者、製造業者、販売業者、建材購入者にとって、適切なサーマル ブレーク ソリューションは、金属フレーム、ファサード接続、軽量構造、および熱性能と音響性能が交差するその他の領域に関連する一般的な課題に対処するのに役立ちます。
