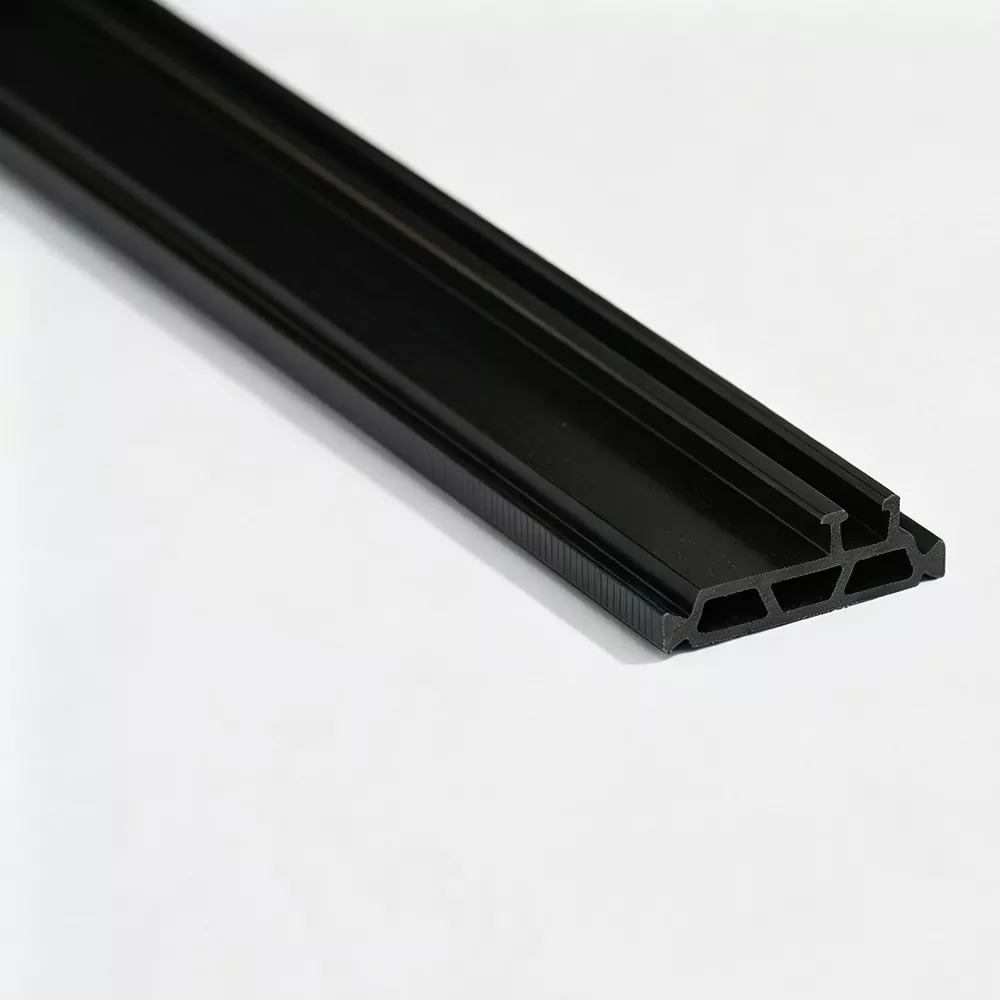

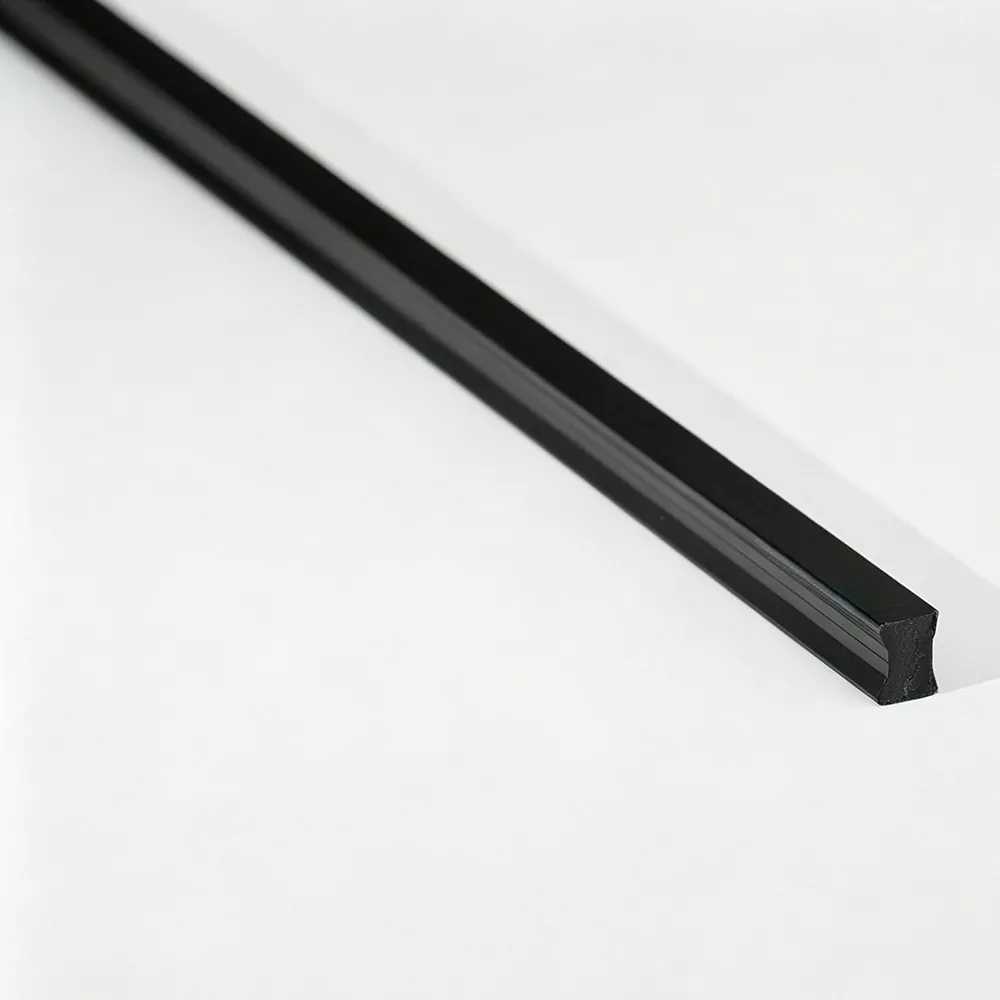

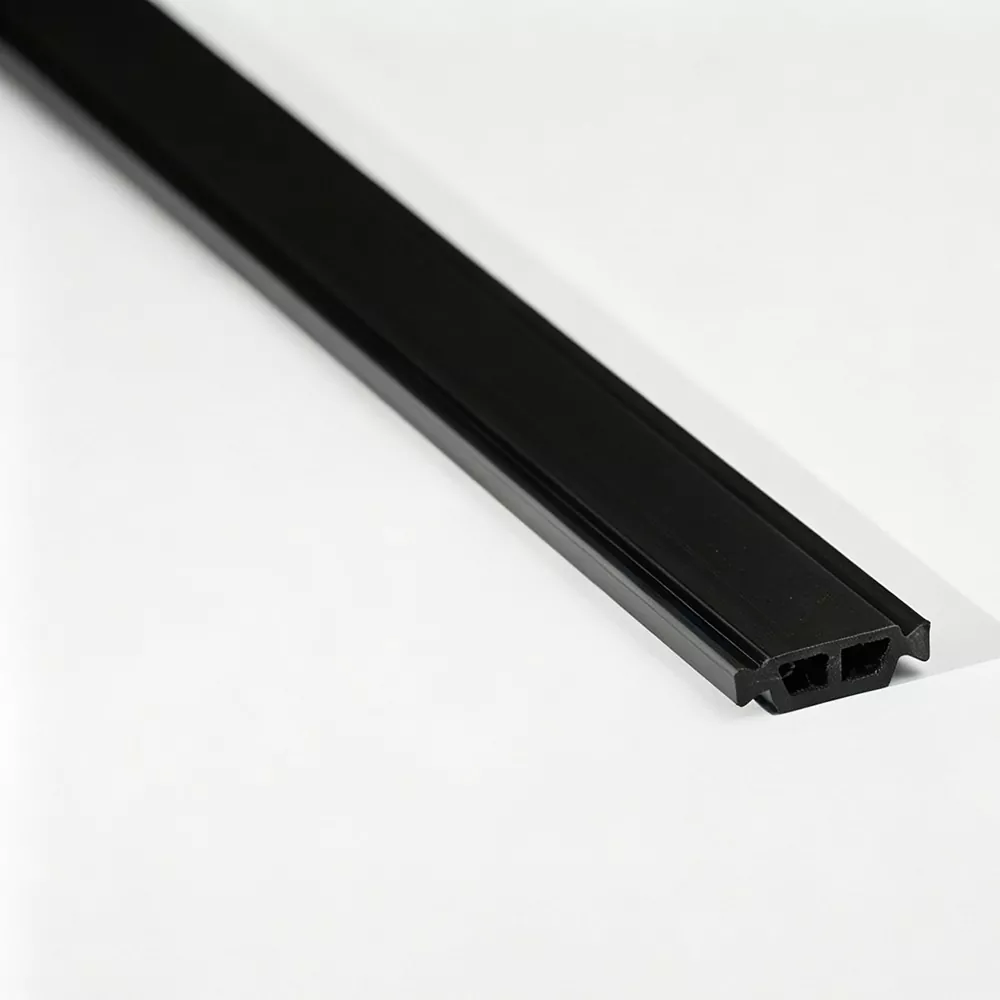

アルミニウム製の窓、ドア、またはファサードでは、熱遮断によって内部と外部の金属部分が分離されますが、この接続の設計は、音がフレームを通ってどのように伝わるかにも影響を与える可能性があります。中国のポリアミド製サーマル ブレーク プロファイルのメーカーおよび工場である Jinxing が供給する遮音サーマル ブレーク ストリップは、独立した音響シールとしてではなく、この分離されたアルミニウム アセンブリの一部として開発されています。
アルミニウムは剛性の高い素材であり、内部と外部のセクションが直接接続されている場合、振動と音の伝達に連続的な経路を提供できます。
サーマル ブレーク ストリップは、アルミニウム コンポーネント間にポリアミド セクションを導入することで、その直接接続を遮断します。適切に設計されたプロファイル システムでは、この分離により、金属フレームを通る直接の伝送経路を減らすことができます。
ただし、完成した窓またはファサードの音響性能は、断熱ストリップのみに依存するわけではありません。ガラス、ガスケット、シーラント、フレームの形状、開口部の構成、設置はすべて、最終的な遮音結果に影響します。
ストリップはアルミニウム押出材に機械的に組み込まれます。したがって、その断面は単に空いたスペースを埋めるのではなく、プロファイルのキャビティと連動する必要があります。
重要な設計ポイントは次のとおりです。
· ストリップとアルミニウム部分の間の接触
· ロッキングおよび係合ジオメトリ
· ストリップの幅と厚さ
· キャビティの寸法をプロファイルする
· 圧延後の機械的接続
· 周囲のガスケットとガラスコンポーネントの位置
正確に一致したプロファイルは、アルミニウム セクション間の意図した分離を維持するのに役立ち、組み立て中に安定した接続を提供します。
Jinxing は、サーマル ブレーク プロファイルに PA66 ベースのガラス繊維強化素材を使用しています。ガラス繊維は、ストリップがアルミニウムの形材に挿入され、機械的な圧延によって固定されるときに必要な剛性と機械的安定性に貢献します。
音響用途では、寸法の一貫性も重要です。ストリップのプロファイルが一貫していない場合、ポリアミドとアルミニウムのセクション間の接触関係に影響があり、プロファイルの組み立て中にばらつきが生じる可能性があります。
遮音性を単一の材料特性として扱うのではなく、関連するいくつかの特性を通じて製品を考慮する必要があります。
· 熱分離 - プロファイルの 2 つの側面間の連続したアルミニウム パスを遮断します。
· 安定した機械的係合 - 組み立て後もアルミニウム押出材としっかりと一体化した状態を保つように設計されています。
· 寸法の一貫性 - 設計されたプロファイルの形状と接触状態を維持するのに役立ちます。
· ガラス繊維強化構造 - アルミニウム プロファイルの加工とサービスに必要な剛性を提供します。
· 適応可能な断面 - 窓、ドア、ファサードのプロファイルに合わせてさまざまな形状で製造できます。
遮音性の要件は建物とその周囲の環境によって大きく異なります。サーマル ブレーク ストリップは、以下のアルミニウム フレーム ソリューションの一部を形成する場合があります。
サーマル ブレーク ストリップと音響ガスケットは、交換可能なコンポーネントとして扱うべきではありません。
サーマル ブレーク ストリップは主にアルミニウム セクションを分離し、プロファイルの熱性能と機械的接続に貢献します。一方、吸音シールとガスケットは、空気漏れによって音の伝達経路が生じる可能性がある可動ジョイント、ガラスの境界面、その他の隙間の周囲で一般的に使用されます。
このため、遮音性を重視したアルミニウム システムには、適切に設計されたサーマル ブレークと適切なシール コンポーネントの両方が必要になる場合があります。
遮音サーマルブレークは材質名だけでは選択できません。
周囲のアルミニウムのプロファイルによって、ストリップがどのように配置され、フレーム全体が振動をどのように伝達するかが決まります。たとえば、サーマル ブレーク、グレージング キャビティ、フレーム チャンバー、シール ポイント間の関係は、完成したアセンブリの音響挙動に影響を与える可能性があります。
バイヤーが標準以外の断面を必要とする場合、Jinxing はアルミニウムのプロファイル図面をレビューできます。これにより、アルミニウムのプロファイルを不適切な標準ストリップに適合させるのではなく、実際の押出成形品に合わせてストリップの形状を開発することができます。
Jinxing は、材料の準備、押出、冷却、成形、切断を含む制御されたプロセスを通じてサーマル ブレーク プロファイルを製造します。
PA66 ベースの材料の場合、受信チェックにはメルト フロー インデックス、ガラス繊維含有量、水分が含まれる場合があります。押出成形中は、必要な断面形状を維持するために温度、引張速度、冷却条件が制御されます。
生産サンプルは寸法や表面状態をチェックし、完成品は出荷前に外観検査や寸法検査を行います。必要に応じて、機械的特性、熱老化特性、耐水性、その他の関連特性を該当する仕様に従って評価できます。
Jinxing は、既存のプロファイルが顧客のアルミニウム押出成形品と一致しない場合、非標準のサーマル ブレーク セクションを製造できます。
カスタマイズ プロセスには次のものが含まれます。
プロファイル図またはサンプル → 断面評価 → ツーリング → 試作押出 → 寸法検証 → 生産
利用可能なカスタマイズには、特殊な断面、寸法、色、カット長、梱包要件が含まれる場合があります。
プロファイルメーカーに対して、組み立て中に問題が発生した場合、Jinxing はストリップの挿入、プロファイルスロットの設計、ロール成形条件に関連する実践的なサポートも提供します。
これは、熱分離と音響性能の両方が考慮されるアルミニウム システムで使用されるポリアミド サーマル ブレーク プロファイルです。アルミニウム部分間の直接的な接続を遮断し、フレームを通る直接的な音の伝達経路を減らすのに役立ちます。
いいえ、サーマル ブレーク ストリップは音響窓システムの 1 つのコンポーネントにすぎません。ガラス、フレームの設計、ガスケット、シーラント、開口部の構成と設置も、最終的な遮音性能に大きな影響を与えます。
PA66 GF25 は、サーマル ブレーク プロファイルに一般的に必要とされる剛性と機械的安定性を提供します。特定の音響システムへの適合性は、プロファイル設計とプロジェクトの音響要件とともに評価する必要があります。
音響シールストリップは通常、接合部や隙間からの空気漏れや音漏れを減らすことを目的としています。サーマル ブレーク ストリップはアルミニウム セクションを分離し、主に熱的および構造的機能を果たします。一部のサーマル ブレーク設計は、完全なアルミニウム システムの音響特性にも影響を与える可能性があります。
一般的な用途としては、アルミニウムの窓、ドア、カーテンウォール、その他の熱的に分離された建築用アルミニウム システムが挙げられ、騒音制御が追加の設計考慮事項となります。
はい。 Jinxing は、アルミニウムのプロファイル図面または物理サンプルに従って非標準の断面を開発し、必要なキャビティおよび機械的かみ合い条件に合わせてプロファイルを調整できます。
一部の材料およびコンポーネントの特性は個別にテストできますが、完成した窓、ドア、またはカーテンウォールの遮音性は通常、システムレベルの性能です。したがって、必要なテスト方法はプロジェクトの仕様に従って確認する必要があります。
