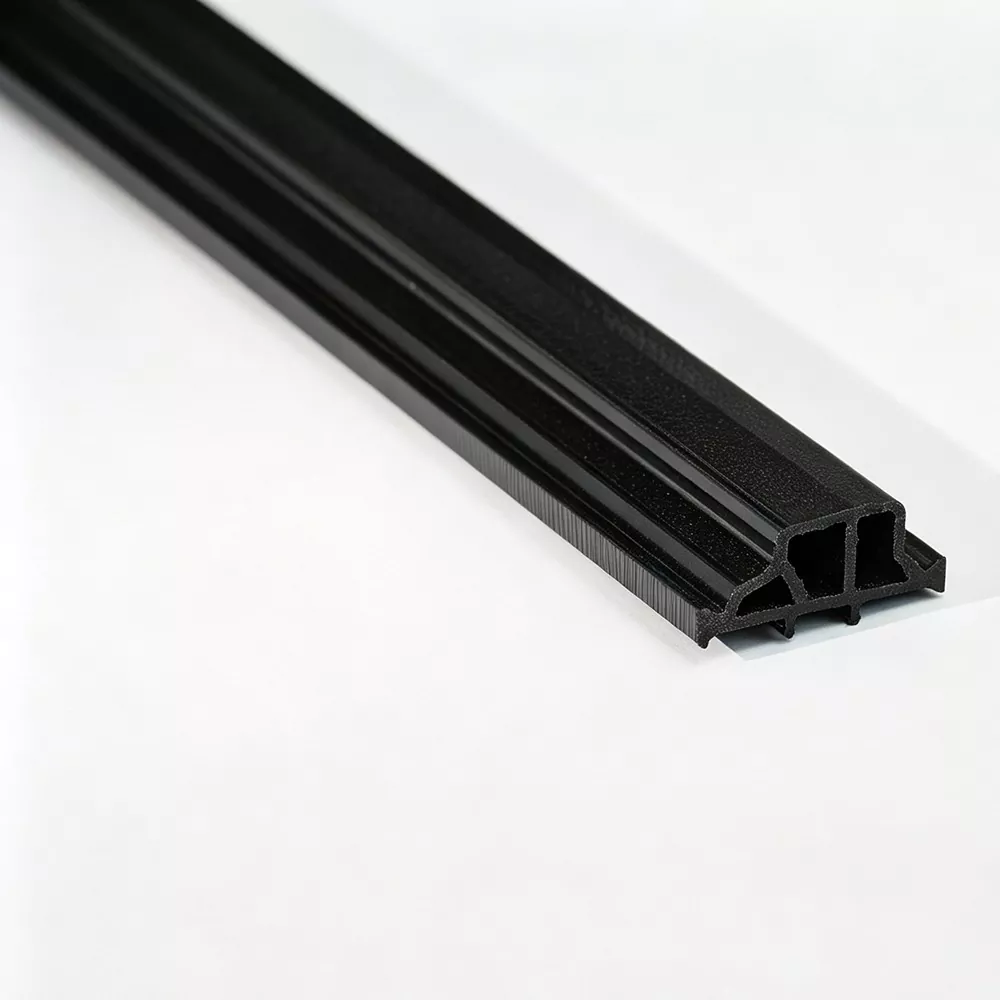

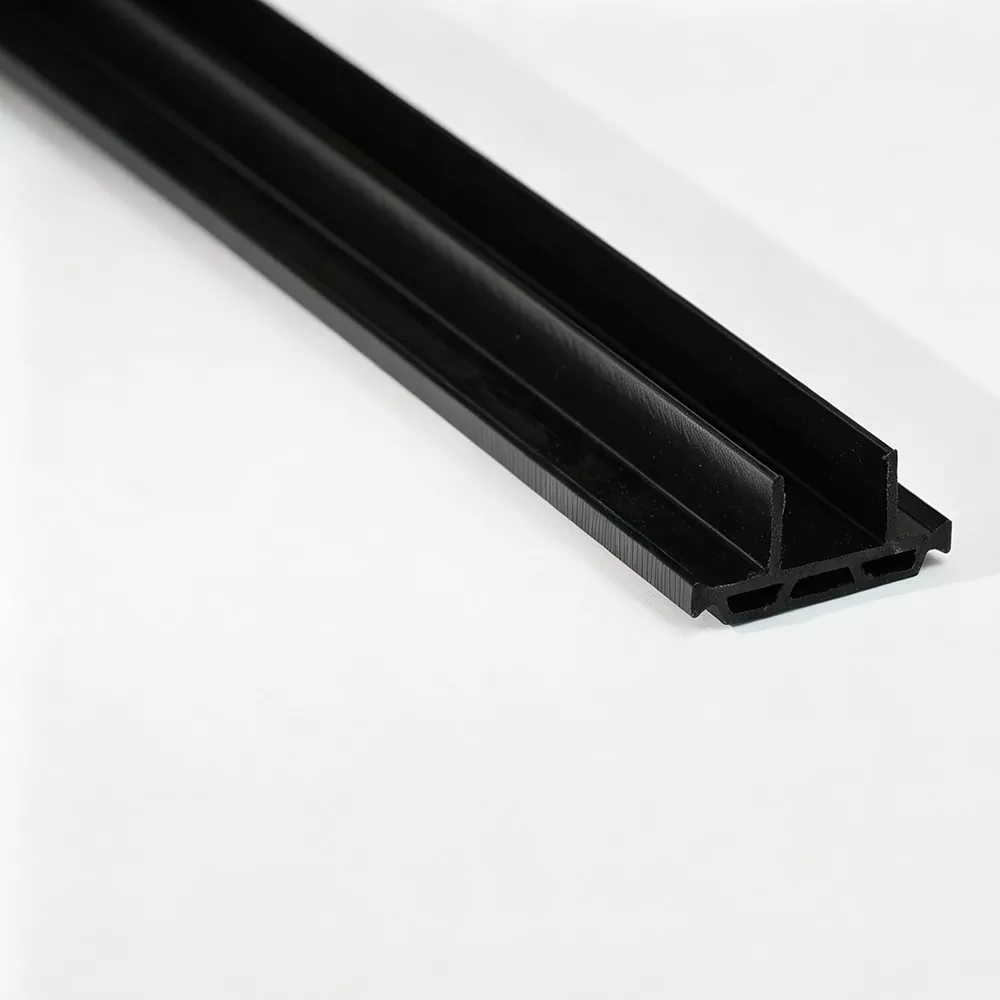

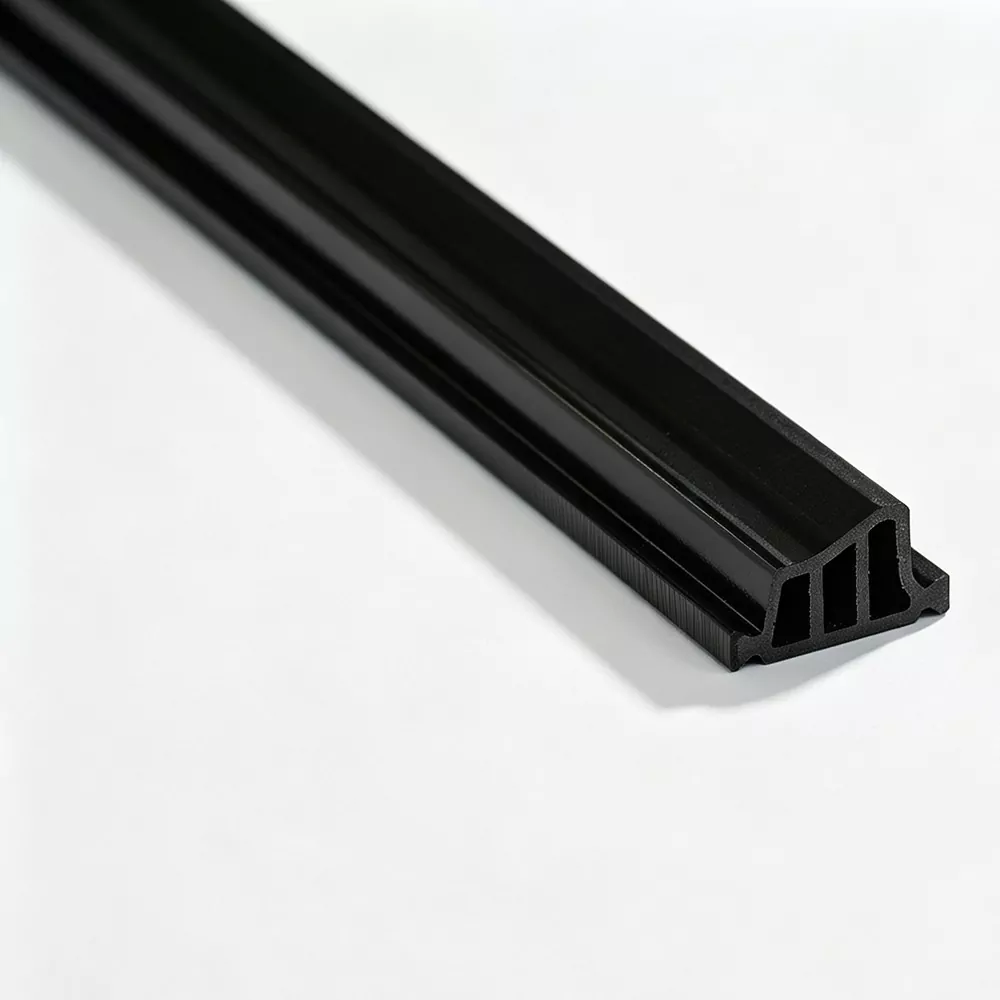

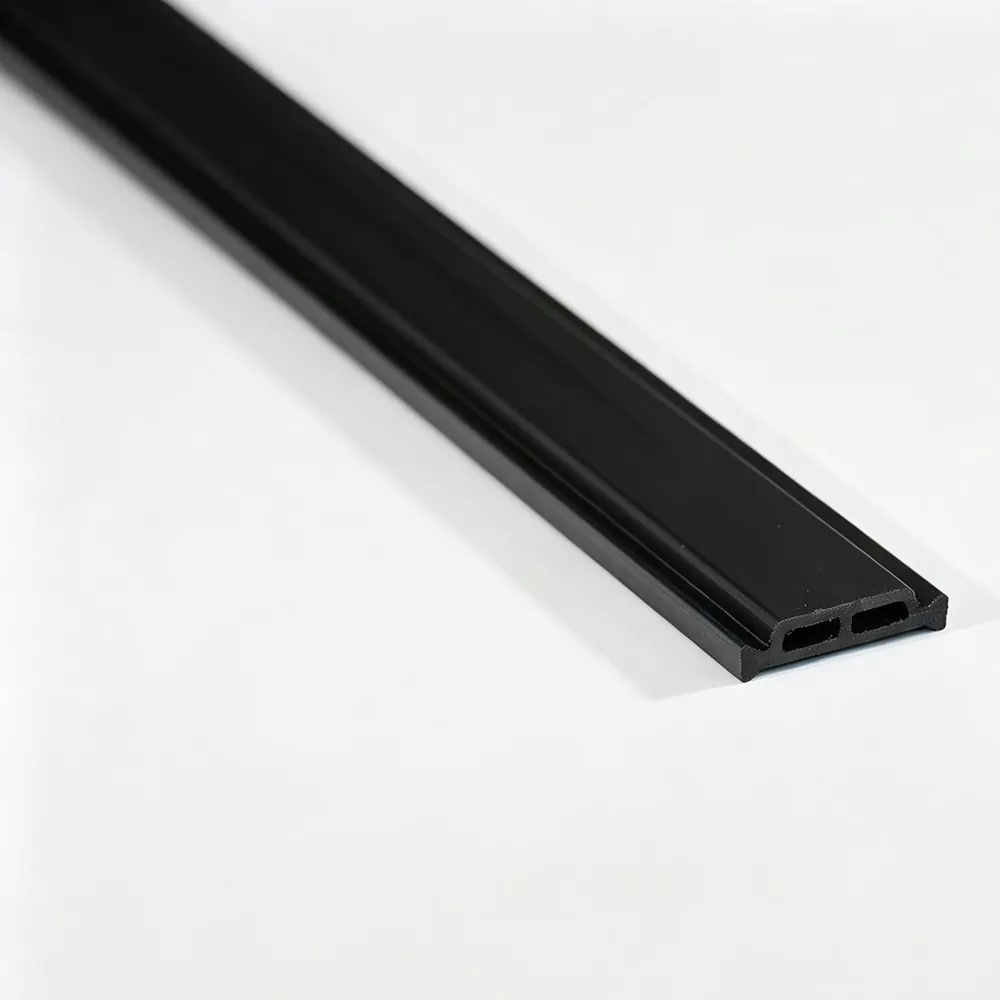

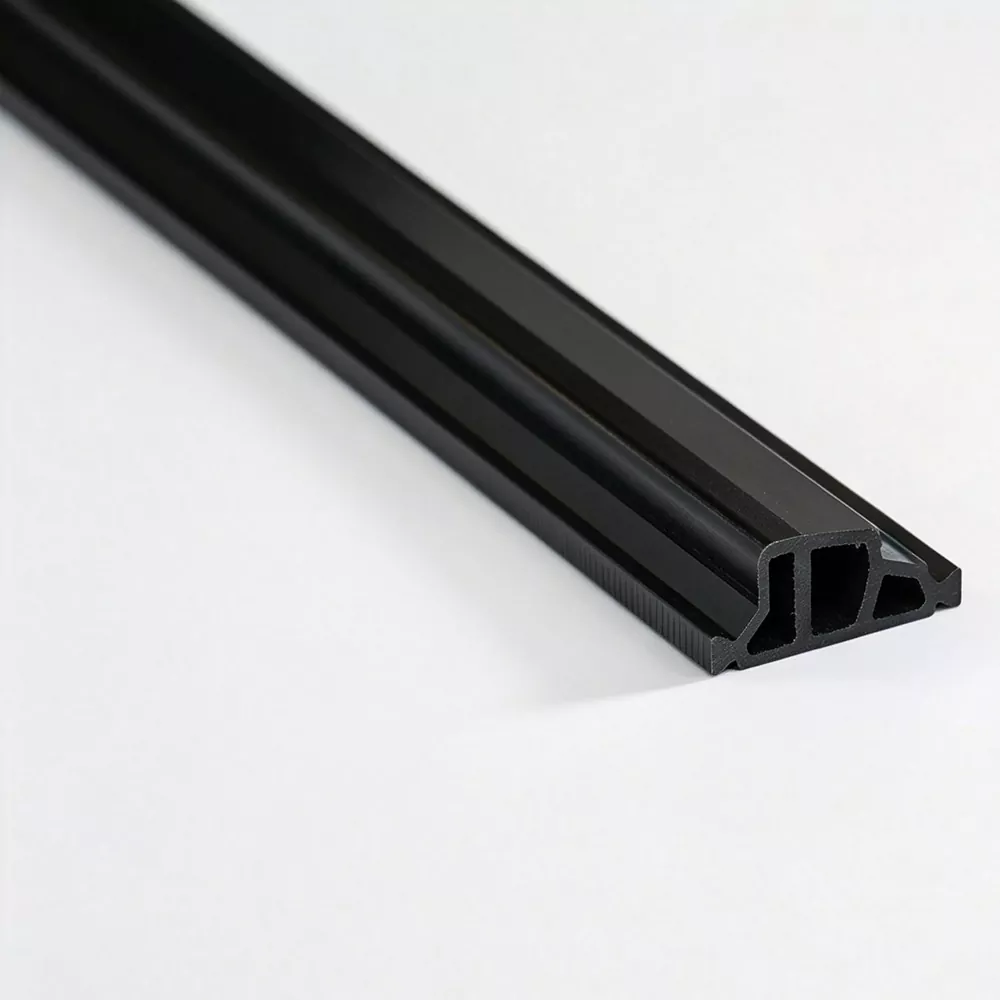

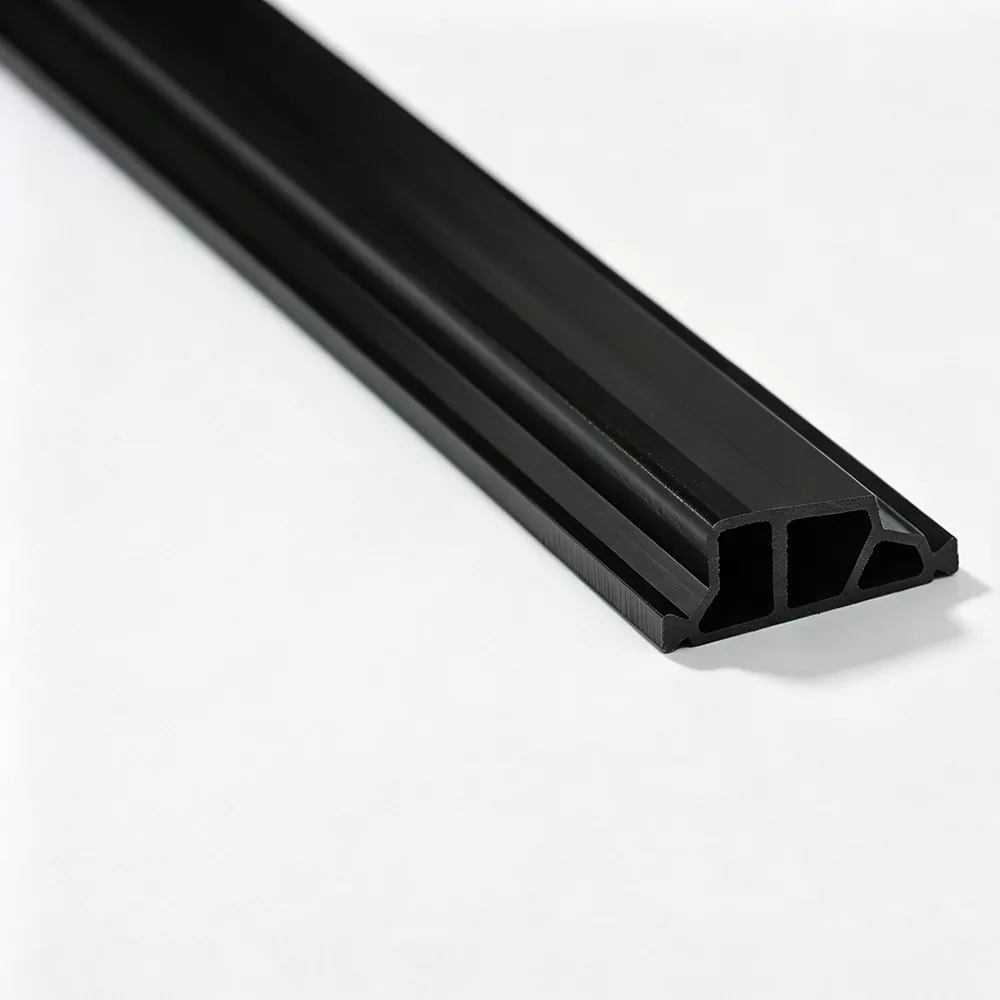

中空チャンバー熱遮断ストリップ

中国の Jinxing が提供する中空チャンバー サーマル ブレーク ストリップは、サーマル ブレーク セクションに 1 つ以上の密閉チャンバーが組み込まれているアルミニウム プロファイル用に設計されています。チャンバー構造はアルミニウム セクションを分離すると同時に、プロファイル アセンブリを介した熱伝達のためのより長い経路を追加します。

Jinxing は押出成形によってプロファイルを製造し、顧客のアルミニウムプロファイル図面に従ってセクションを開発できます。最終的なプロファイル設計に従って、断面寸法、ツール、色、長さ、供給形式を確認できます。

技術仕様

中空チャンバーの正確な形状はプロファイル設計によって異なるため、プロジェクトごとに次の情報を確認する必要があります。

中空チャンバー熱遮断ストリップとは何ですか?

中空チャンバーのサーマル ブレーク ストリップは、断面内に密閉された内部空間を備えたポリアミド絶縁プロファイルです。分離されたアルミニウムセクションの間に取り付けられ、金属フレームを介した直接の熱伝達を軽減します。

中空構造は、別個の断熱コンポーネントではなく、プロファイル形状の一部です。したがって、チャンバーのレイアウト、外形寸法、および接触面積は、受け側のアルミニウムのプロファイルと一致する必要があります。

主な特徴

· PA66 GF25 素材 – 25% のガラス繊維で強化されたポリアミド 66。

· 中空チャンバー構造 – 密閉されたチャンバーは断熱断面の一部を形成します。

· 押し出しプロファイル – 連続押し出しにより、専用ツールを使用して必要な断面形状を作成できます。

· プロファイルのマッチング – アルミニウムのプロファイルに基づいて寸法とチャンバーの形状を開発できます。

· 柔軟な供給 – 生産プロセスに応じてストレートまたはコイル供給を検討できます。

構造とサーマルブレイク機能

中空チャンバーは断熱セクションの形状を変化させ、熱がサーマルブレークエリアを通って伝わる距離を長くする可能性があります。これにより、アルミニウム プロファイルの設計で単純な固体絶縁セクション以上のものが必要な場合に、この構造が適切になります。

ただし、実際の熱性能は、アルミニウムの形状、サーマル ブレーク寸法、ガラスまたはパネルの構成、設置条件など、完全なアルミニウム プロファイル アセンブリによって決まります。したがって、ストリップは、独立したコンポーネントとしてではなく、完全なプロファイル システムの一部として選択する必要があります。

中空チャンバープロファイルが使用される場所

アルミニウム製の窓とドア

プロファイル設計でチャンバー付きサーマル ブレーク セクションが必要な、断熱アルミニウム製の窓およびドア システムに使用されます。

カーテンウォールシステム

アルミニウムコンポーネント間に定義された断熱セクションを必要とする、選択されたカーテンウォールプロファイルに適しています。

大型または特殊なアルミニウム プロファイル

中空チャンバー構造は、断面形状とサーマル ブレーク深さをアルミニウム押出材と調整する必要があるプロファイル設計に考慮できます。

新しいプロファイルの開発

サーマル ブレーク セクションは、新しいアルミニウム プロファイルとともに開発できるため、ツーリング前にチャンバーの形状と受容セクションが検討されます。

中空チャンバーと固体の熱遮断セクション

中空チャンバーとより単純な中実セクションの選択は、1 つの構造が普遍的に優れていると仮定するのではなく、アルミニウム プロファイルの設計に基づいて行う必要があります。

最終的な選択は、アルミニウム プロファイルの図面、必要なサーマル ブレーク形状、および製造プロセスに基づいて行う必要があります。

押出およびプロファイル形成

Jinxing は、必要な断面に合わせた工具を使用して、押出成形により中空チャンバーのプロファイルを形成します。

主な製造段階には以下が含まれます。

· 材料の準備 – PA66 および GF25 は、確認された材料配合に従って準備されます。

· 異形押出 – 材料は専用ツールを使用して連続的に形成されます。

· 冷却とサイジング – セクションは、必要な形状を維持するために安定化されます。

· 検査と仕上げ – ストレートまたはコイルの供給前に、完成したプロファイルがチェックされます。

特殊なセクションの場合、製造前に完全なアルミニウム プロファイル図面から工具要件を確認する必要があります。

品質とプロセスの管理

Jinxing は、材料の準備、押出、冷却、サイジング、検査、仕上げの主要段階を管理します。

プロファイルの形状

主要な外形寸法と関連するチャンバーの形状が、確認された製品仕様と照合してチェックされます。

材料とプロセスの管理

入荷した PA66 およびガラス繊維材料は、同社の材料管理手順に従って検査され、同時に押出および冷却条件が生産中に監視されます。

臨床検査

該当する製品および試験要件に応じて、実験室評価では密度、ショア硬度、縦方向および横方向の引張強さ、耐水性、熱老化、および線膨張係数をカバーできます。

完成品検査

完成したプロファイルは出荷前に外観と寸法がチェックされ、合意された注文要件に従って関連する検査文書が提供されます。

金星を選ぶ理由

中空チャンバーのサーマル ブレーク プロファイルの場合、主な価値は単に材料やチャンバー自体ではありません。このセクションは、挿入とその後の処理全体を通じてアルミニウムのプロファイルと一致する必要があります。

Jinxing は、以下を通じてこのプロセスをサポートします。

· PA66 GF25 異形押出

· 図面ベースのセクション開発

· 特殊なプロファイル用の専用ツール

· ストレートおよびコイル供給オプション

· 色と寸法のカスタマイズ

· 出荷前のプロファイル検査

このアプローチにより、サーマル ブレーク セクションを個別に選択するのではなく、アルミニウム プロファイルと一緒に考慮することができます。

よくある質問

中空室の目的は何ですか?

チャンバーは断熱セクションの形状を変更し、サーマルブレークエリアを通る熱伝達経路を増加させることができます。実際の貢献度は、完全なアルミニウム プロファイル設計によって決まります。

中空のチャンバープロファイルは固体のサーマルブレークストリップよりも優れていますか?

必ずしもそうとは限りません。適切なセクションは、アルミニウム プロファイルの形状、サーマル ブレーク要件、および製造プロセスによって異なります。中空チャンバーのプロファイルは、その断面が目的のシステムと一致する場合に選択する必要があります。

Jinxing はアルミニウムの図面に従ってプロファイルを作成できますか?

はい。 Jinxing は顧客の図面をレビューし、該当する中空チャンバーのプロファイルに必要な断面と工具を開発できます。

見積もりにはどのような情報が必要ですか?

アルミニウムプロファイルの断面図、必要なサーマルブレーク寸法、チャンバー形状、色、長さ、供給形態、梱包および加工要件は、製品を確認するのに役立ちます。

中空チャンバーのプロファイルはコイルで供給できますか?

適用可能なプロファイルと生産プロセスに応じてコイルの供給を検討できます。コイル仕様はプロファイル形状やお客様の加工設備に合わせてご確認ください。

どのような素材が使用されていますか?

プロファイルは、25% のガラス繊維 (GF25) で強化された PA66 ナイロンで作られています。

色や寸法はカスタマイズできますか?

はい。確認された形状要件や製造条件に応じて、断面寸法や適用色をカスタマイズできます。
