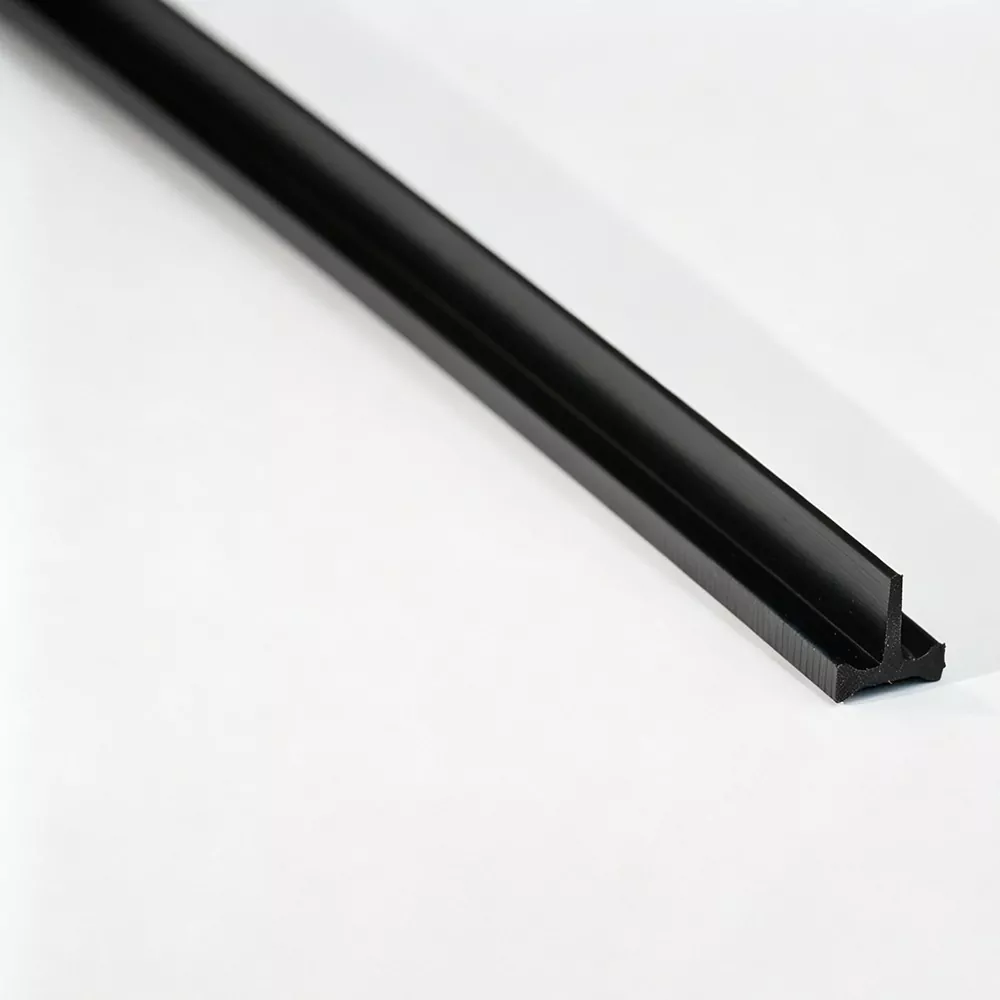

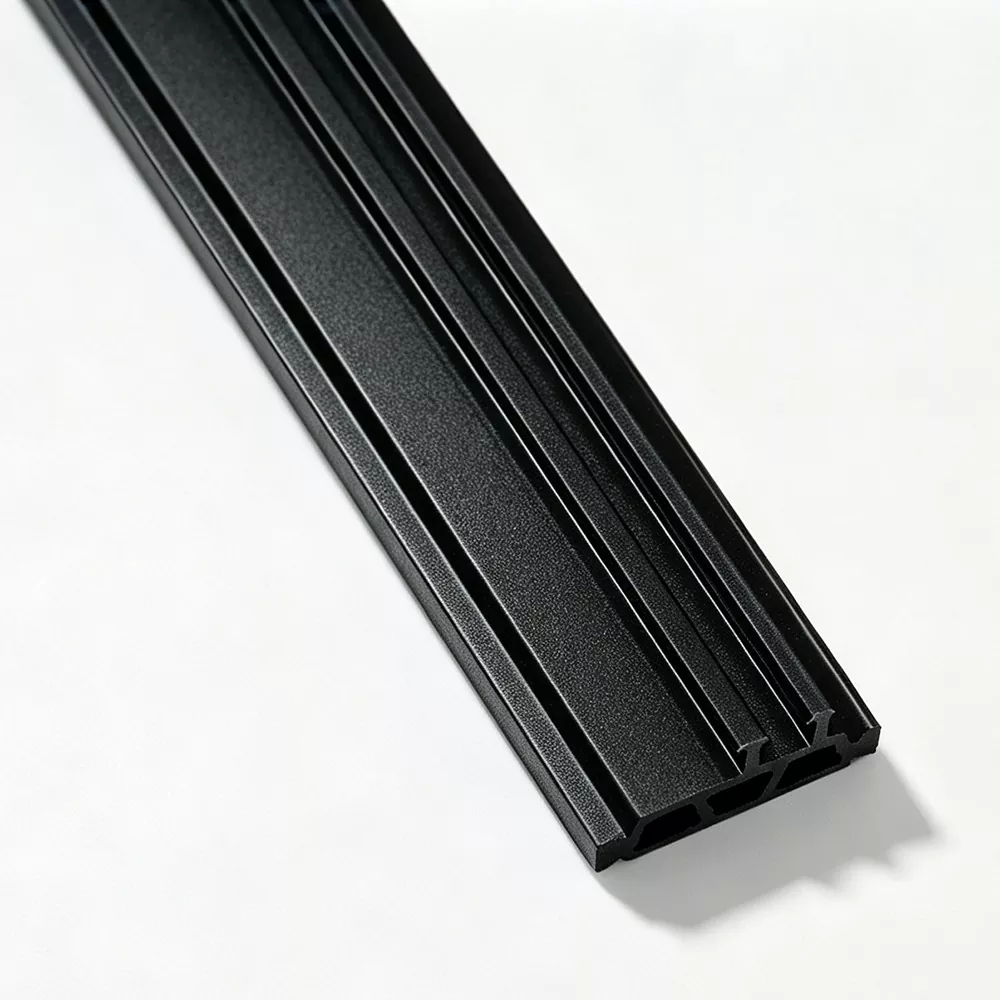

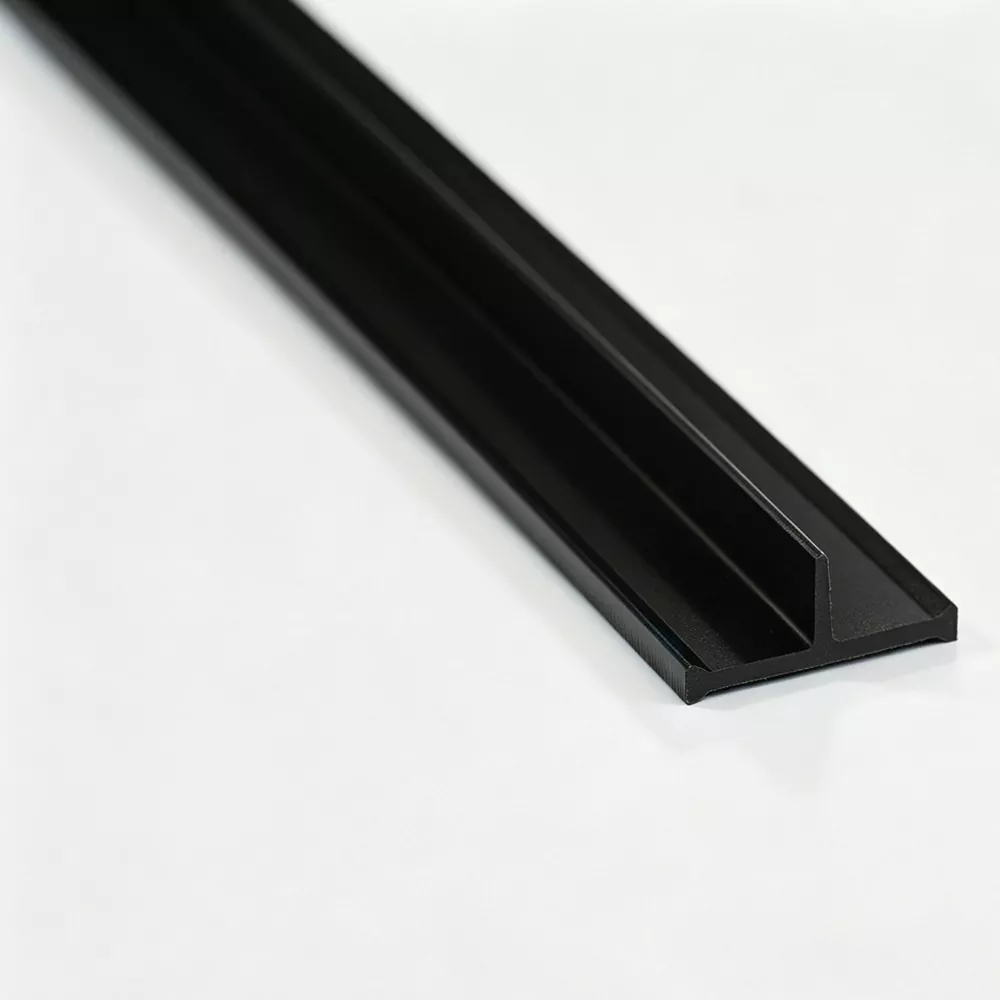

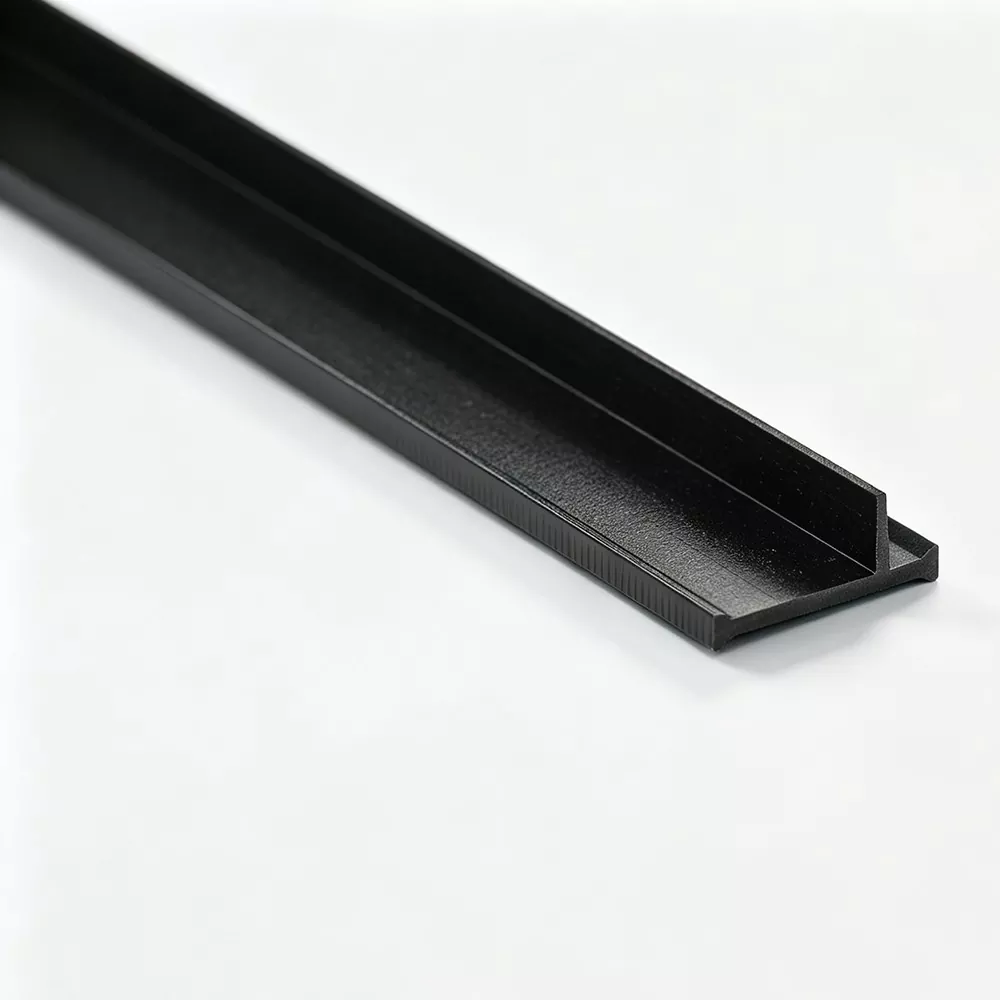

T タイプ サーマル ブレーク ストリップ

Jinxing 工場が提供する T タイプ サーマル ブレーク ストリップは、6 メートルのストレート ストリップまたは 500 メートルのコイルで供給できます。特殊な T 字型断面が必要なアルミニウム プロファイルの場合、お客様の図面を確認し、必要な寸法、工具、色、長さ、加工要件を製造前に確認できます。

T型断面と組立て

T 型ストリップの形状は、プロファイル内の 3 つの基本的な関係を通じて確認できます。

部長兼受付課

T 字型ストリップの幅広部分は、アルミニウム プロファイルの受けまたは保持の形状に対応する必要があります。

ステムと溝

より狭いステムは、プロファイルの対応する溝またはセクション内に延在し、絶縁ストリップの意図した位置を確立するのに役立ちます。

セクションの配置

完全な T 字型プロファイルは、挿入およびその後の加工中にアルミニウム プロファイルとの互換性を維持する必要があります。したがって、断面寸法は実際のプロファイル図面と照らし合わせて確認する必要があります。

これらの関係により、T 型サーマル ブレーク ストリップは、アルミニウム プロファイルが規定の T 型受け構造の周りに設計されている用途に特に適しています。

PA66 GF25 材質

このストリップは、25% のガラス繊維 (GF25) で強化された PA66 ナイロンから製造されています。

PA66 はポリマーベースを形成し、ガラス繊維は材料システム内で補強を提供します。コンパウンドは押出成形によって加工され、必要な T 字型のプロファイルが形成されます。

この材料は、Jinxing のサーマル ブレーク ストリップ製品全体で次の用途に使用されます。

· 断熱アルミニウム製ドアと窓

· カーテンウォールのプロファイル

· 熱的に分離されたアルミニウムプロファイルシステム

· カスタマイズされたサーマル ブレーク プロファイル アプリケーション

プロファイルの作成方法

T タイプのサーマル ブレーク ストリップは押出成形によって連続的に形成され、断面は選択された工具によって確立され、下流の冷却とサイジングによって安定化されます。

材料の準備

PA66ナイロンとGF25ガラス繊維を製造配合に従って調製します。入荷した材料は、材料管理プロセスの一環として検査されます。

プロファイル形成

調製されたコンパウンドは平行二軸押出システムに入り、可塑化、混合され、必要な T 型セクション用に設計された工具を通じて成形されます。

冷却とサイジング

押出後、プロファイルは冷却およびサイジング段階を通過して、T 字型の形状を安定させ、指定された断面寸法を維持します。

切断またはコイリング

完成したストリップは、必要な供給形態に加工されます。ご注文に応じて、固定長のストレートストリップまたは連続コイルとして納品できます。

ストリップをアルミニウムプロファイルに適合させる

T タイプ ストリップの選択は、ストリップ単体ではなくアルミニウム プロファイルから始まります。

新しいプロファイルまたは置き換えプロジェクトの場合は、次の情報を確認する必要があります。

非標準プロファイルの場合は、工具を確認する前にアルミニウムの断面図をレビューできます。

アプリケーション

断熱アルミニウム窓とドア

T 型ストリップは、対応する T 型受け構造の周りにプロファイルが設計されている絶縁アルミニウム プロファイル システムに組み込むことができます。

カーテンウォールアルミニウムプロファイル

特定のアルミニウム プロファイルの形状に対応する T 型サーマル ブレーク セクションを必要とするカーテン ウォール プロファイル アセンブリで使用されます。

特殊なアルミニウムプロファイルシステム

一般的に入手可能な I タイプまたは C タイプ構成ではなく、非標準のサーマル ブレーク セクションを必要とするプロファイル設計に適しています。

プロファイル開発プロジェクト

T 型ストリップは、新しいアルミニウム プロファイルの開発中に検討することができ、ストリップ セクションとプロファイル溝が一緒に設計されて、必要なアセンブリ構成が確立されます。

T タイプと他のサーマル ブレーク ストリップ プロファイルの比較

T 型サーマル ブレーク ストリップの主な利点は、そのプロファイル係合形状です。幅広のヘッドと幅狭のステムにより、対応する受け構造で設計されたアルミニウム プロファイルでストリップを使用できるようになります。

Tタイププロファイルのカスタマイズ

T タイプのサーマル ブレーク ストリップは、多くの場合、アルミニウム プロファイルの形状に従って指定されます。必要なセクションが標準範囲外である場合、Jinxing は生産前にプロファイル図面をレビューすることができます。

弊社が利用できるカスタマイズ サービスには次のものが含まれます。

· 標準外の断面寸法

· 図面に基づいたツーリングと生産

· グレーや白などの特別な色

· 長さに合わせてカット加工

· 端面取り

· カスタマイズされたパッケージ

· レーザーコーディング

カスタマイズされた T 型ストリップの場合、購入者は必要なストリップの寸法、長さ、色、梱包方法、および加工条件とともに完全なアルミニウム プロファイル断面を提供できます。

この情報により、必要な T 字型断面を独立したコンポーネントとして扱うのではなく、実際のアルミニウム プロファイルと一緒に評価できるようになります。

品質とプロセスの管理

生産システムには、材料の準備、押出、冷却、サイジング、検査、仕上げが含まれます。

入荷した PA66 ナイロンとガラス繊維は、同社の材料管理手順に従って検査されます。押出成形中、工程内制御の一環として断面寸法と表面状態が監視されます。

実験室試験には、該当する製品および試験要件に応じて、密度、ショア硬度、縦方向および横方向の引張強さ、耐水性、熱老化、線膨張係数などの特性が含まれる場合があります。

出荷前に、完成したストリップの外観と寸法が検査され、合意された注文要件に従って関連する検査文書が提供されます。

T タイプ サーマル ブレーク ストリップに Jinxing を選ぶ理由

プロファイル指向の開発

T 型ストリップとアルミニウム プロファイルの形状を組み合わせて検討します。これは、プロジェクトに特殊な受け構造または保持構造が含まれる場合に役立ちます。

社内での押出成形

当社独自の押出生産システムは、材料加工から冷却、サイジングまでの主要な異形成形段階をカバーします。

非標準セクションのサポート

工具や生産を確認する前に、顧客の図面をレビューして特別な T タイプのプロファイルを確認できます。

柔軟な配信フォーマット

6 メートルのストレート ストリップと 500 メートルのコイルの両方が、さまざまなアルミニウム プロファイルの製造プロセスに利用できます。

よくある質問

Tタイプサーマルブレークストリップとは何ですか?

T タイプ サーマル ブレーク ストリップは、対応するアルミニウム プロファイルの形状に適合するように設計された T 字型断面を備えた PA66 GF25 絶縁プロファイルです。

T タイプ ストリップは I タイプ ストリップとどう違うのですか?

主な違いは、断面形状とストリップがアルミニウム プロファイルと係合する方法です。 T タイプの製品は幅広のヘッドと幅狭のステムを使用しているため、それに応じて受信プロファイルを設計または選択する必要があります。

正しい T タイプ ストリップを選択するにはどうすればよいですか?

ストリップは、受け溝、保持領域、ヘッドとステムの寸法、挿入方向、下流の加工条件を含む実際のアルミニウム プロファイル セクションと一致する必要があります。

弊社のプロファイル図面からT型ストリップを開発できますか?

はい。製造前に、非標準の T 型セクションの顧客の図面を確認し、工具や製造要件を確認できます。

T タイプ ストリップはコイルで供給できますか?

はい。標準的なコイルの供給量は 1 ロールあたり 500 メートルです。 6メートルのストレートストリップも利用可能です。

長さや色のカスタマイズは可能ですか？

特別な色と長さのカット要件は、注文仕様に従って確認できます。標準以外の断面は、生産前に顧客の図面から確認されます。

T タイプのサーマル ブレーク ストリップに関する問い合わせには何を提供すればよいですか?

完全なアルミニウム プロファイルの断面図は、出発点として最も役立ちます。バイヤーは、必要なストリップの寸法、長さ、色、供給形態、梱包要件、および加工条件を提供することもできます。
