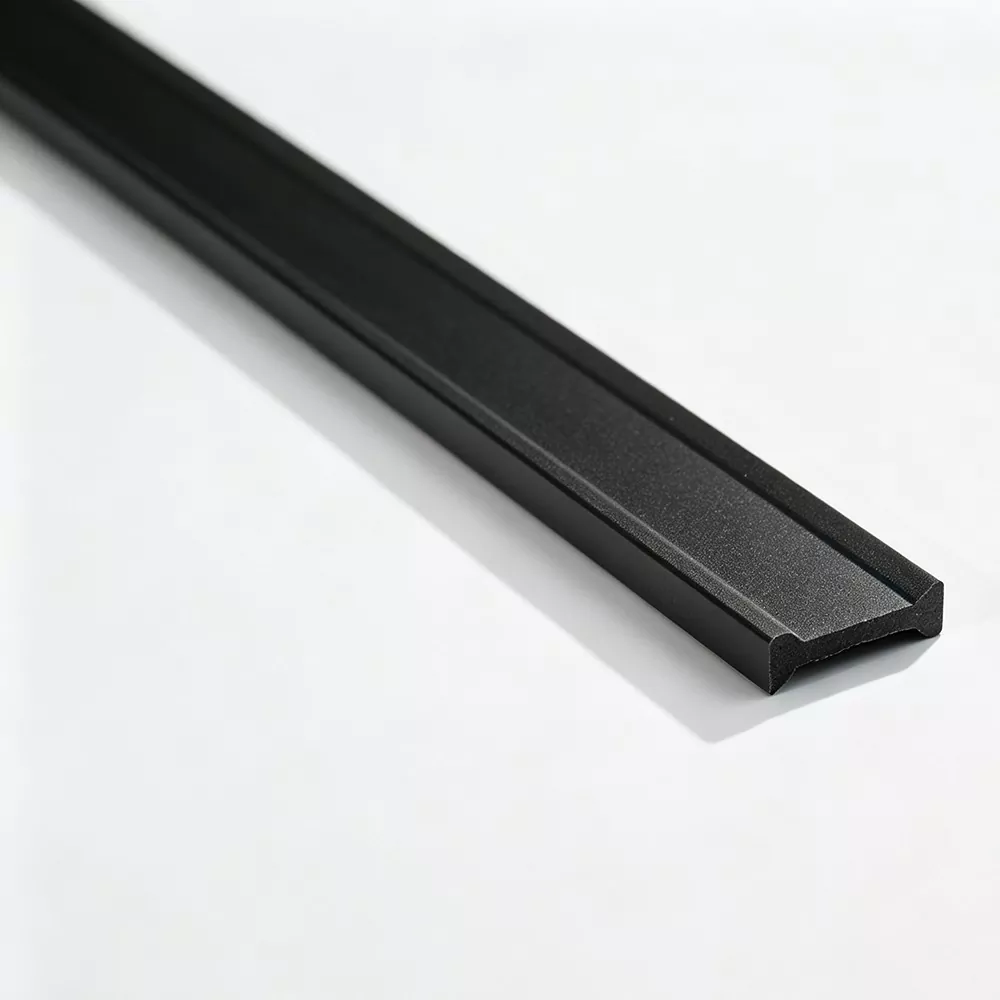

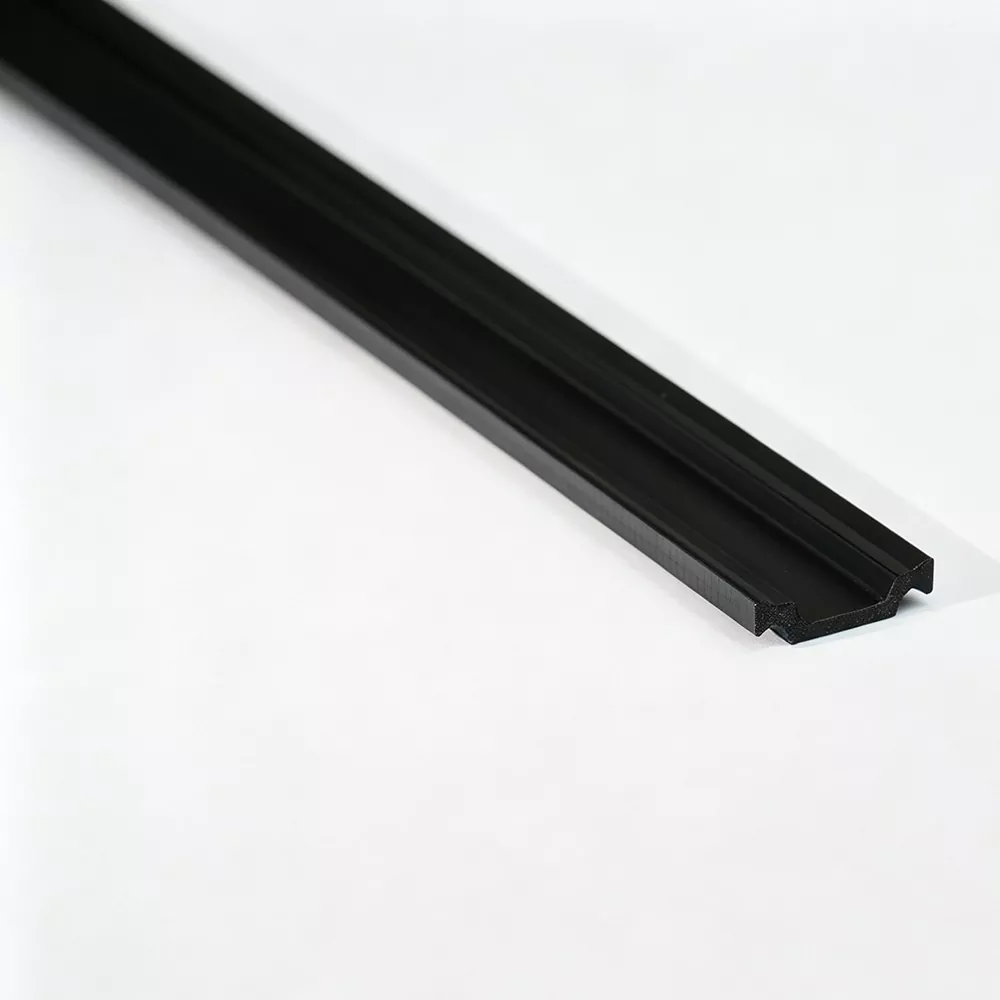

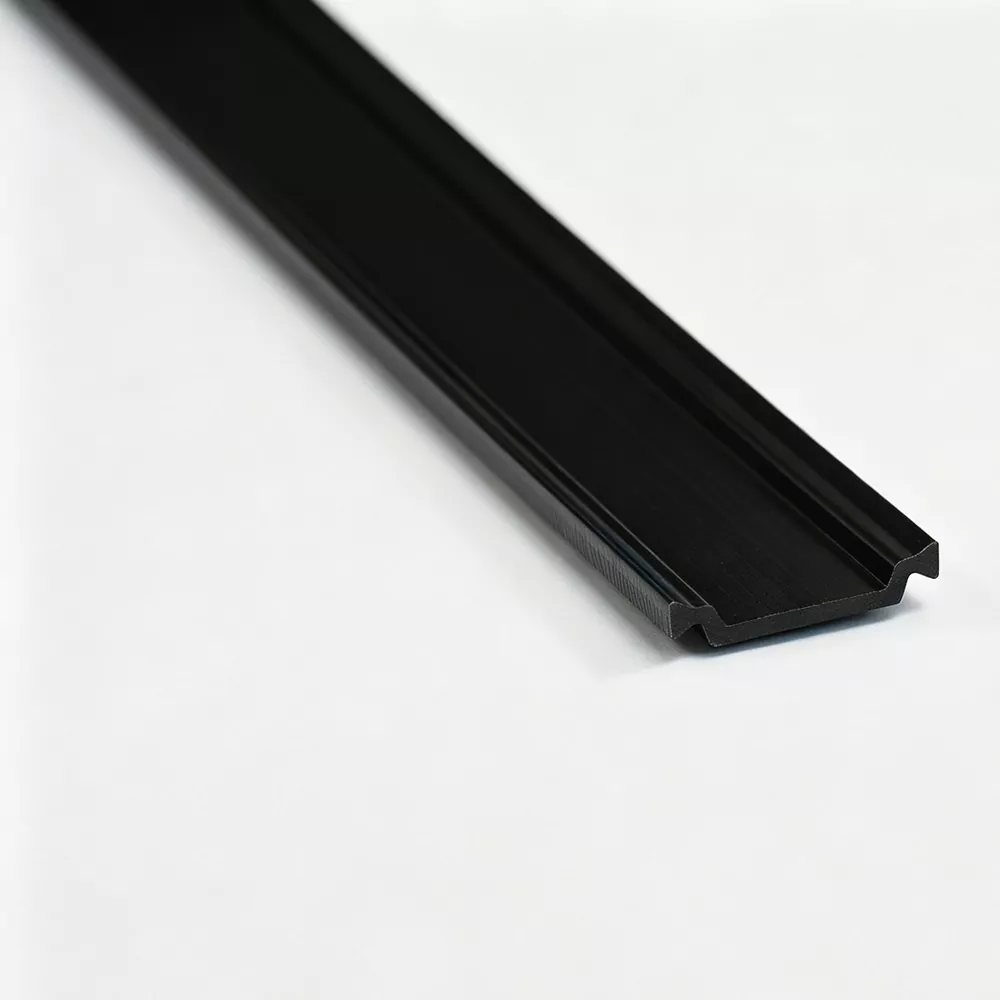

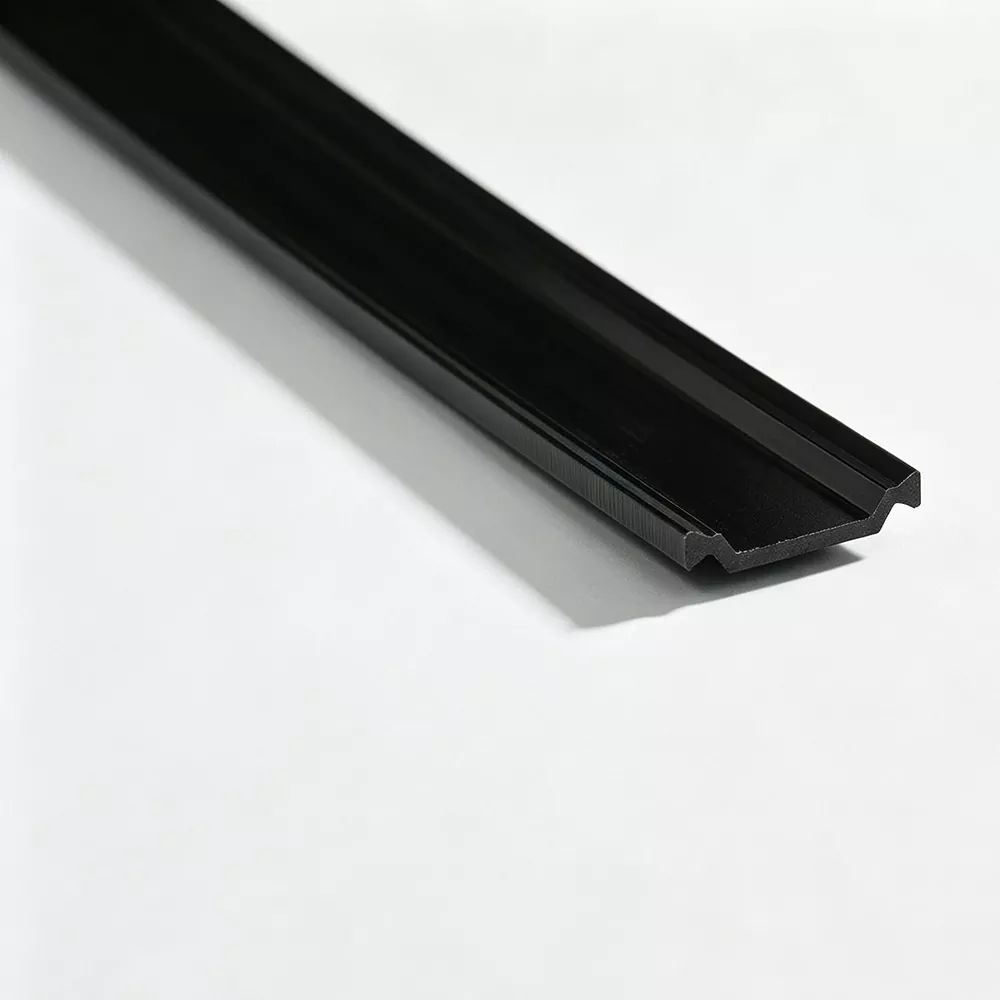

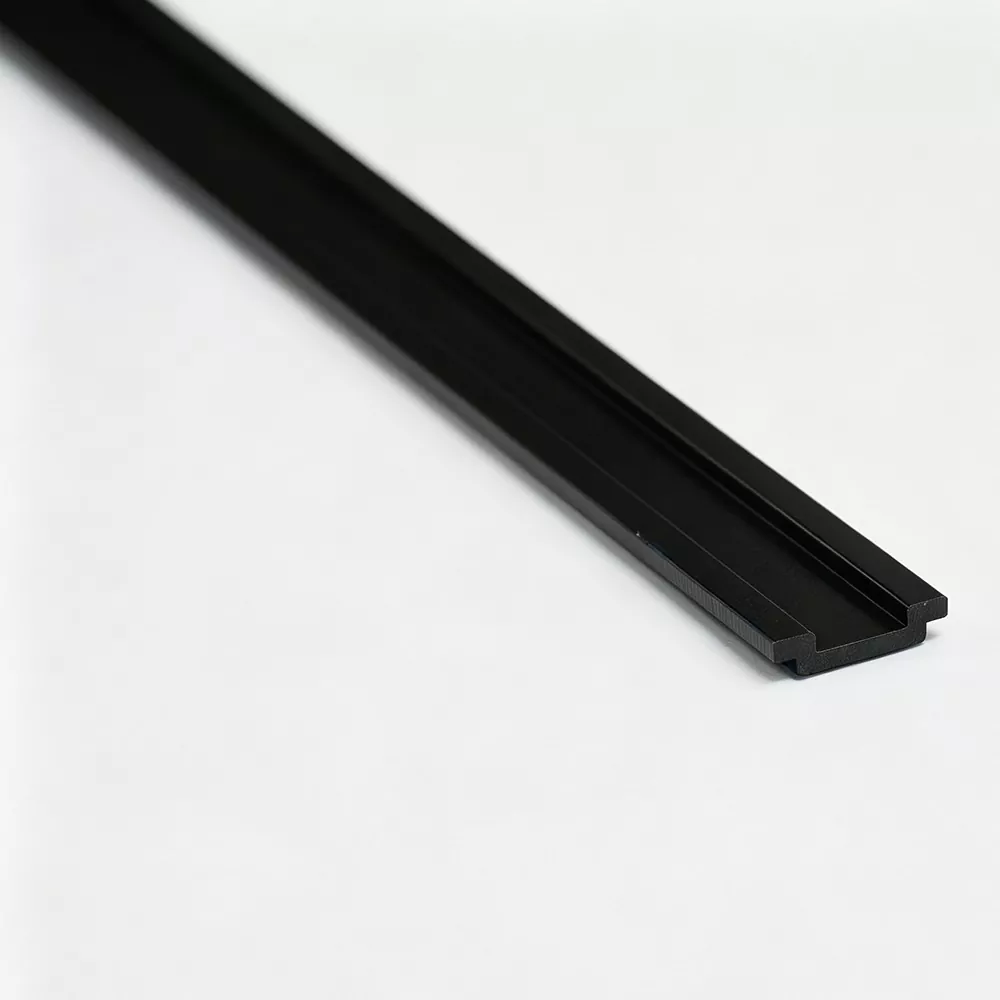

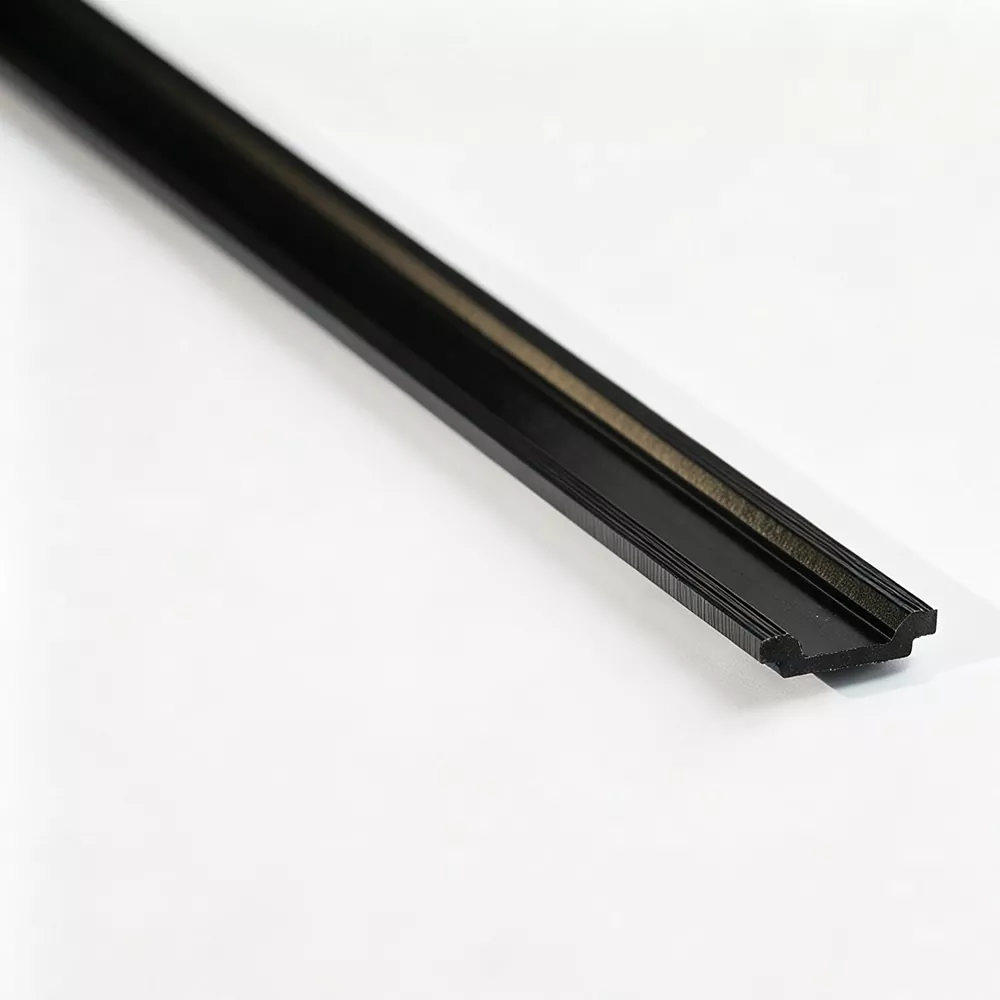

アルミドア用断熱ストリップ

アルミニウム ドア用断熱ストリップは、熱で破損したドア プロファイルの分離されたアルミニウム セクションの間に取り付けられます。フレームまたはサッシ内にポリアミドのバリアを形成し、外側と内側の間の連続したアルミニウムの経路を減らします。

アルミニウム製ドアには可動サッシ、大きなフレーム部分、ハードウェア領域、繰り返しの開閉が含まれるため、断熱ストリップはプロファイルの機械的接続システムと確実に連携する必要があります。したがって、その断面とロック形状はアルミニウム押し出し材に正確に一致する必要があります。

アルミニウム製ドアプロファイルを中心に設計

ドアのプロファイルは、フレーム構造、サッシのデザイン、ハードウェアの配置、システムの寸法に応じて、さまざまな溝構成を持つことができます。アルミドア用の断熱ストリップは、他のドアには適さない場合があります。

Jinxing は、必要に応じてストリップを製造できます。

· 溝の幅と深さ

· ストリップの幅と厚さ

· ロッキングジオメトリ

· プロファイルの挿入位置

· 断面形状

· 仕上がりの長さ

新しいドアシステムの場合、アルミ押出成形図を使用して、製造前に必要なストリップセクションを確認できます。

製品の特徴

強化PA66 GF25

ストリップには25%のガラス繊維で強化されたPA66を使用しています。これにより、組み立て後にポリアミド部品がアルミニウムのプロファイルと係合したままになるのに必要な剛性と機械的強度が得られます。

安全なプロファイルエンゲージメント

ストリップの形状には、必要なロック機能や係合機能を組み込むことができるため、プロファイル接合時に対応するアルミニウム押し出し材と連携して機能します。

一貫した寸法

安定した押出とキャリブレーションにより、指定されたプロファイル寸法を維持し、生産バッチ間での一貫した挿入をサポートします。

繰り返しのドア操作に最適

断熱ストリップは、可動ハードウェア自体ではなく、固定プロファイルアセンブリの一部を形成します。その機械的特性と寸法安定性により、通常のドア操作中にアルミニウム セクション間の設計された接続が維持されます。

温度関連の寸法管理

材料は、適用される試験要件に従って、熱老化、さまざまな温度での引張特性、および線膨張について評価できます。

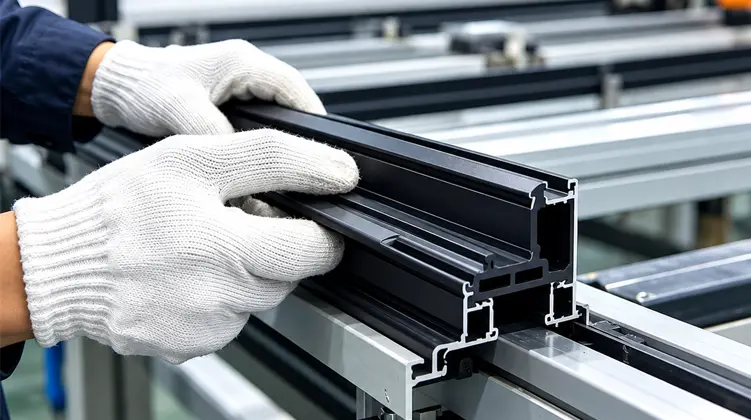

ドアプロファイルアセンブリ

アルミニウム ドア用断熱ストリップは、通常、プロファイルを機械的に接合する前に、アルミニウム セクションの準備された溝に取り付けられます。

組み立て順序には通常、次のものが含まれます。

溝準備→ストリップ挿入→位置合わせ→機械圧延→形状検査

ストリップの寸法は、挿入装置および圧延パラメータと互換性がある必要があります。寸法の一致が不十分だと、挿入が困難になったり、アルミニウム部分間の最終的な接続に影響が出る可能性があります。

アルミドアに収まる場所

断熱ストリップの正確な位置は、ドアのプロファイル システムによって異なります。アルミニウム部分が熱的に分離された部分に分割されているメインフレームまたはサッシのプロファイルに組み込むことができます。

異なる断面を持つプロファイルの場合、アルミニウム ドア用断熱ストリップには、特定のロック エッジ、オフセット、またはその他の幾何学的特徴が必要になる場合があります。これが、Jinxing がドア断熱ストリップを開発する際にアルミニウム押出材を主な参考資料として扱う理由です。

材料の選択

Jinxing は主にアルミニウム ドア断熱ストリップに PA66 GF25 を使用しています。

ガラス繊維強化により PA66 材料の剛性が向上し、プロファイルの組み立てに伴う機械的要求にストリップが耐えられるようになります。カスタマイズされたプロジェクトの場合、顧客の技術仕様および適用される規格に従って材料要件を確認できます。

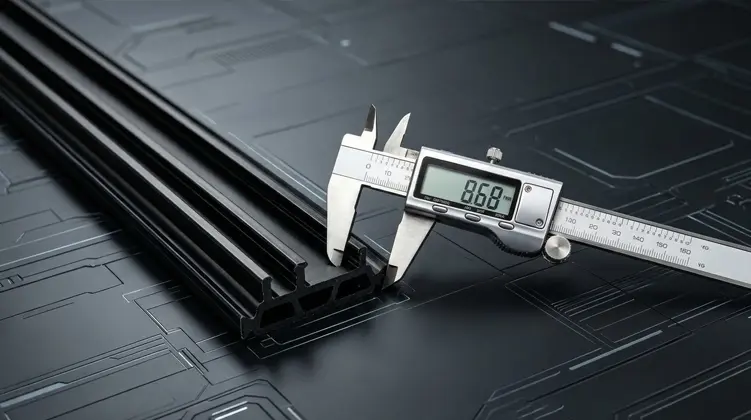

寸法および機械的チェック

アルミニウム製ドアの用途の場合、重要な検査ポイントは次のとおりです。

テスト要件は、顧客のアプリケーションと適用される規格に従って合意できます。

カスタムドア断熱プロファイル

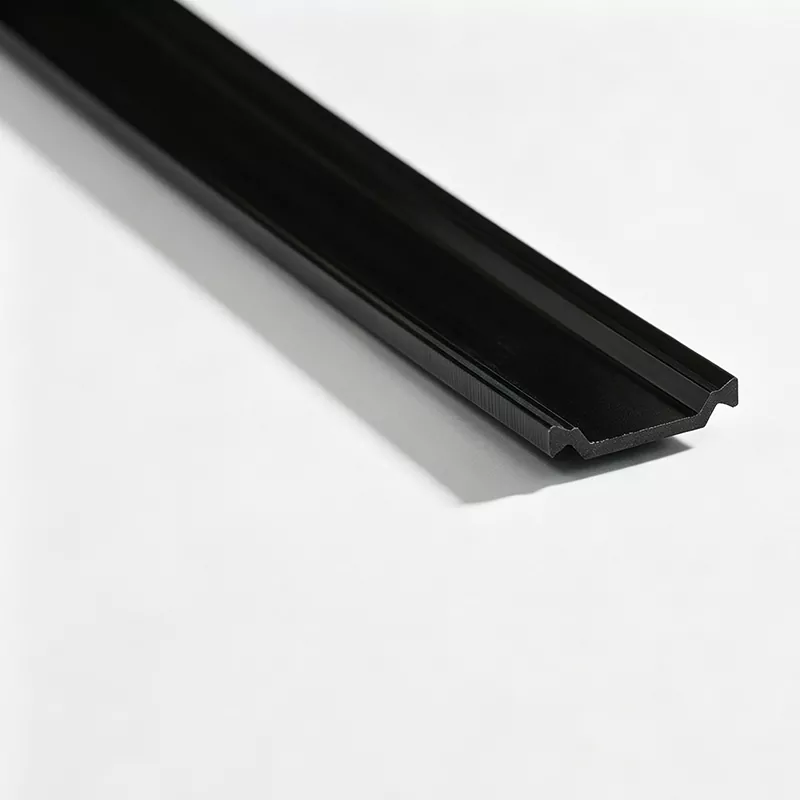

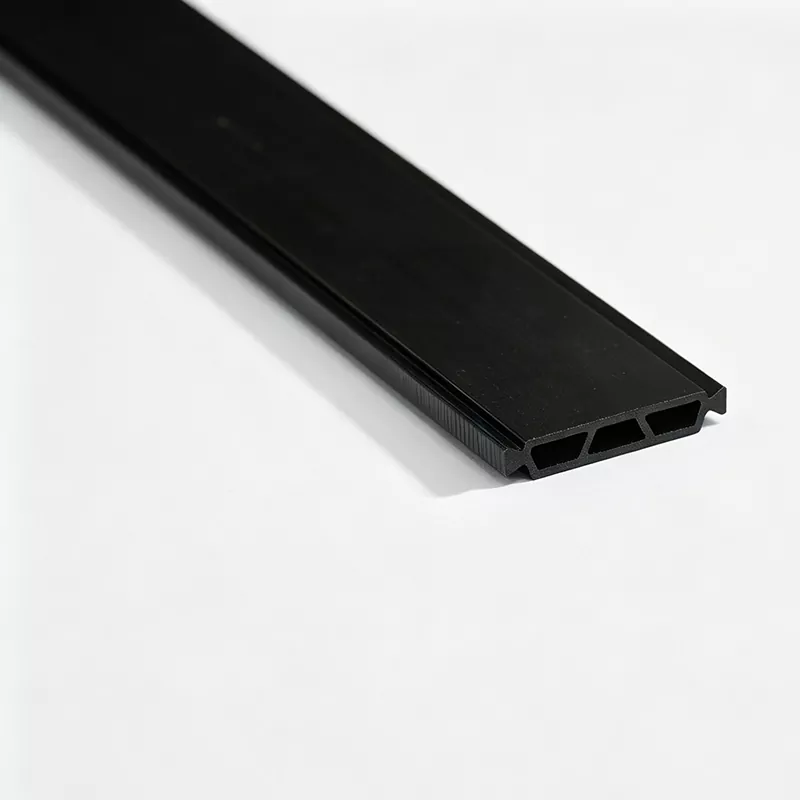

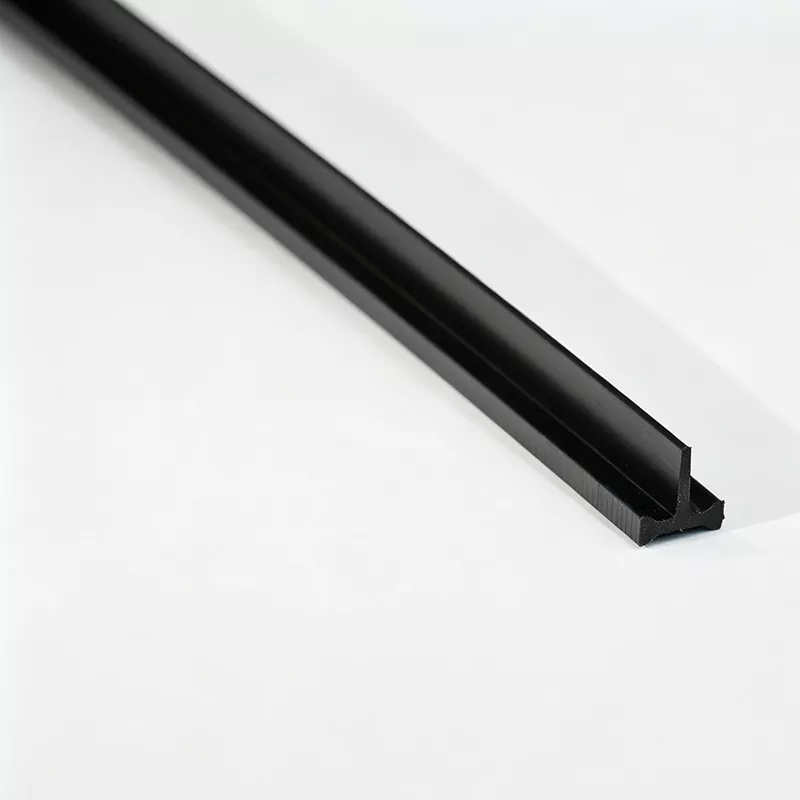

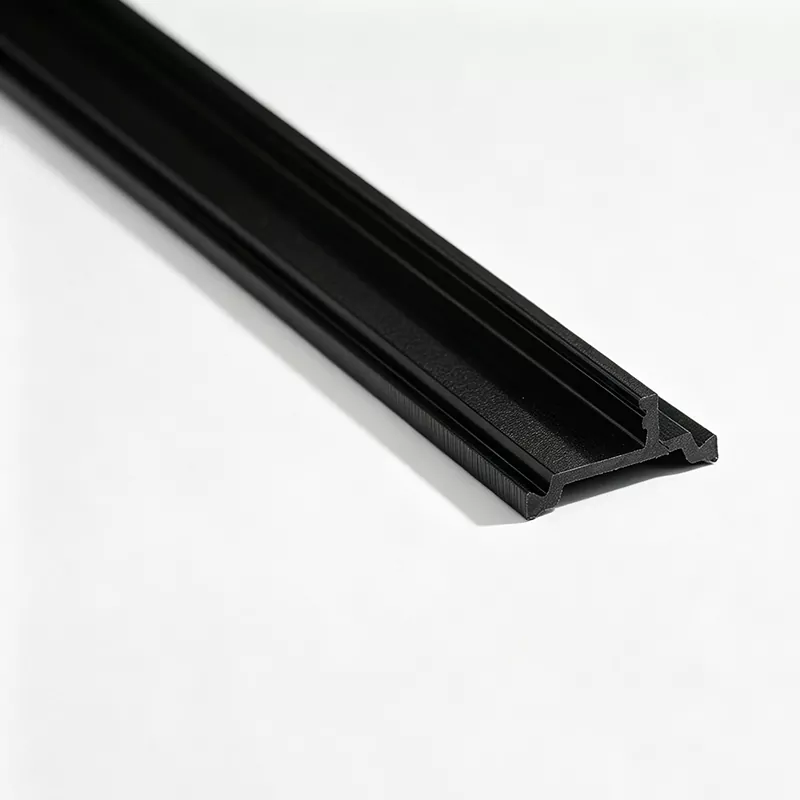

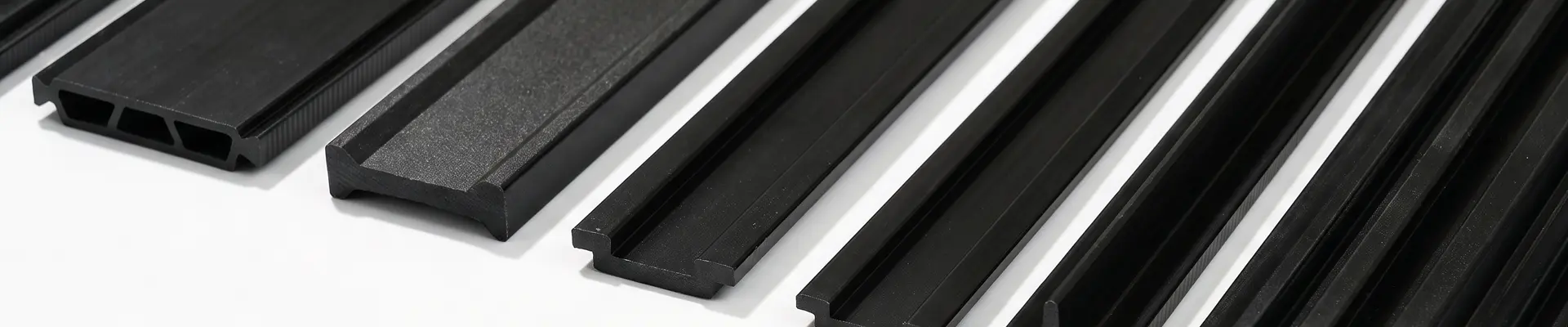

標準の I タイプ、C タイプ、または T タイプ ストリップがドアの押し出し部分と一致しない場合、Jinxing はカスタマイズされたセクションを開発できます。

お客様は以下を提供できます。

アルミ形材図面
必要なストリップの形状を決定するための最も直接的なリファレンス。

既存のストリップサンプル
既存のサプライヤーを置き換える場合、または現在のプロファイルを再作成する場合に役立ちます。

断面寸法
完全な設計図が入手できない場合に適しています。

その後、Jinxing は断面確認、金型開発、試作、量産を進めることができます。

よくある質問

アルミドア用断熱帯とは何ですか？

これは、熱で破損したドア システムの分離されたアルミニウム セクションの間に取り付けられ、両側間の直接的な金属接続を遮断するポリアミド プロファイルです。

PA66 GF25 がアルミニウム製ドア断熱ストリップに使用されるのはなぜですか?

PA66 がポリマーベースを提供し、25% のガラス繊維強化によりプロファイルアセンブリの剛性と機械的強度が向上します。

ストリップは大型のアルミニウム ドア プロファイル用に設計できますか?

はい。 Jinxing は、アルミニウム ドアの押し出し成形に応じて、さまざまな断面と寸法を開発できます。

ストリップがドアのプロファイルに適合するかどうかを確認するにはどうすればよいですか?

アルミニウムのプロファイル図面または物理的なストリップサンプルを提供してください。次に、溝の寸法とロックの形状を、提案されたストリップ セクションに対してチェックできます。

Jinxing は特殊な形状のドア断熱ストリップを製造できますか?

はい。非標準セクションは、図面、サンプル、または確認された技術的寸法に従って開発できます。

ストリップはドア全体の熱性能に影響しますか?

はい、アルミニウムフレーム内の熱分離の一部を形成します。ただし、完全なアルミニウム ドアの熱性能は、フレームの設計、ガラス、シール、ハードウェア、その他のコンポーネントにも依存します。
