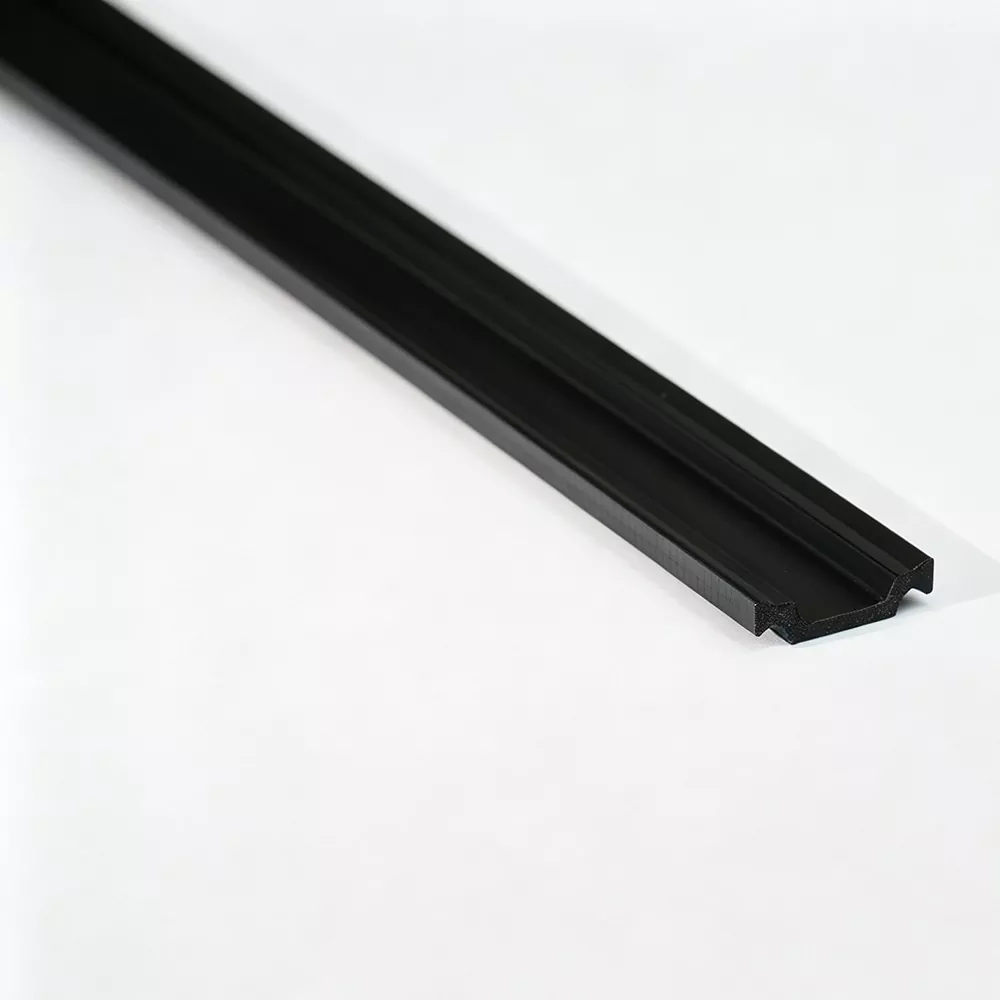

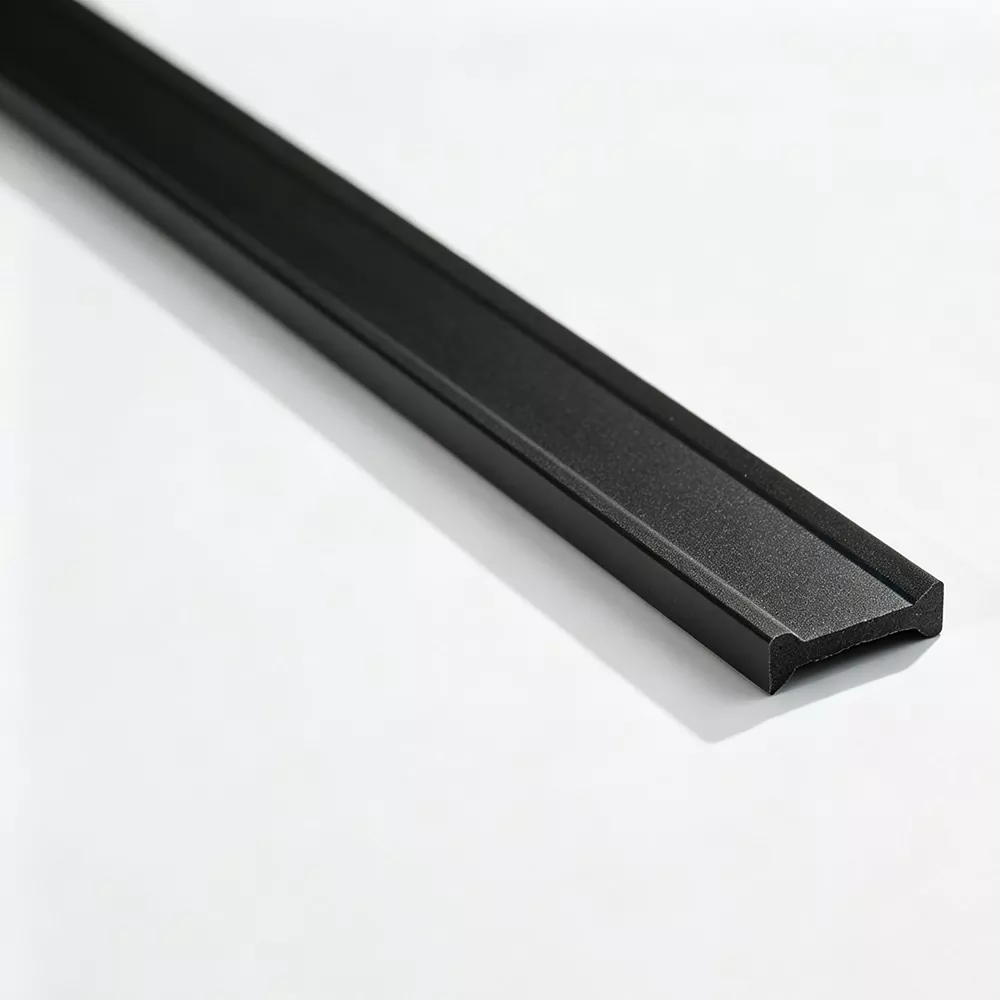

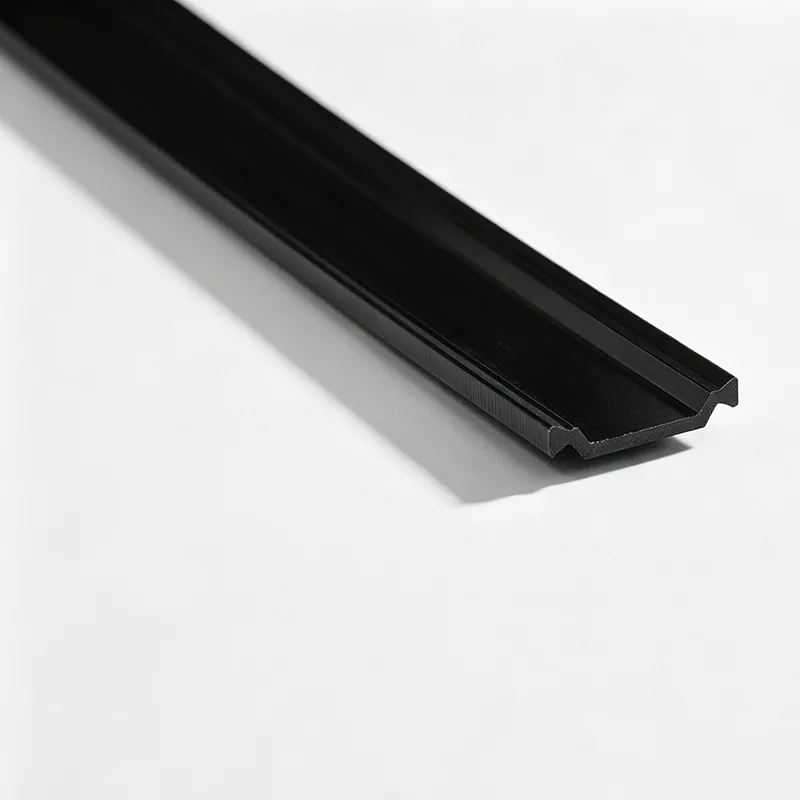

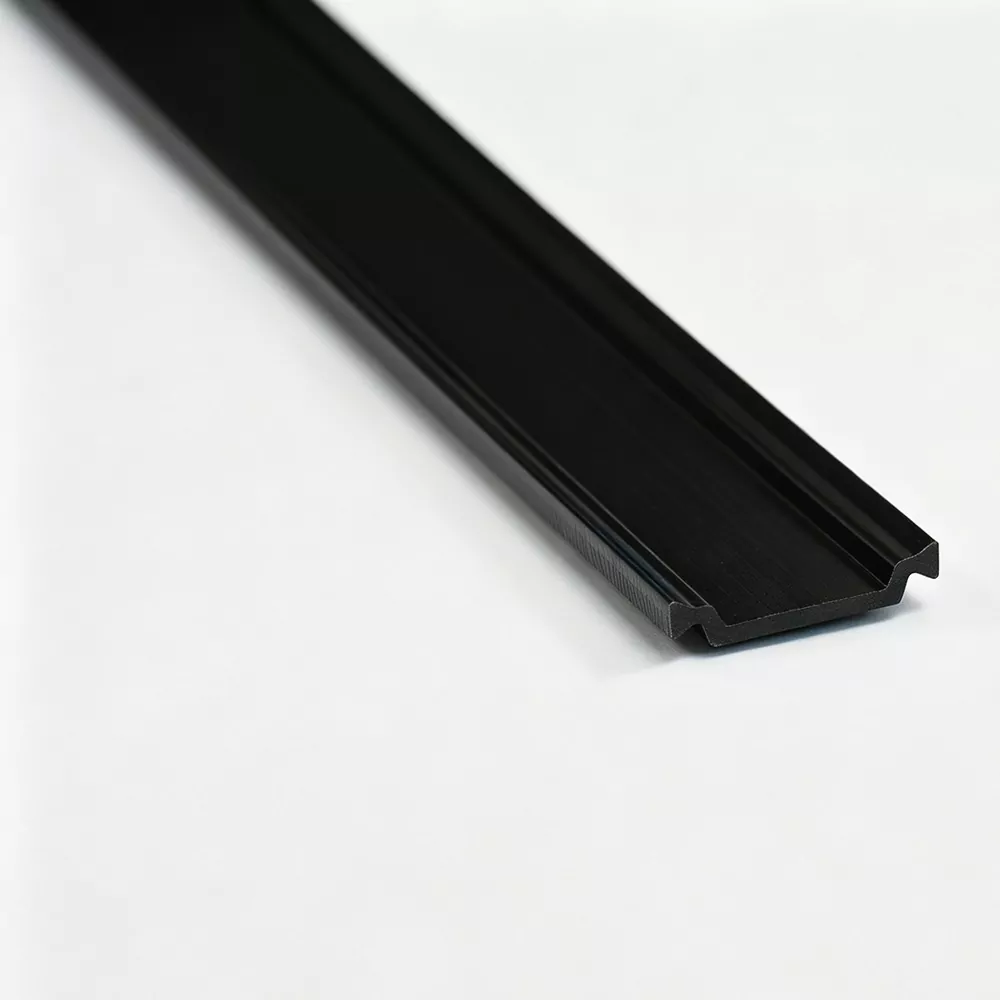

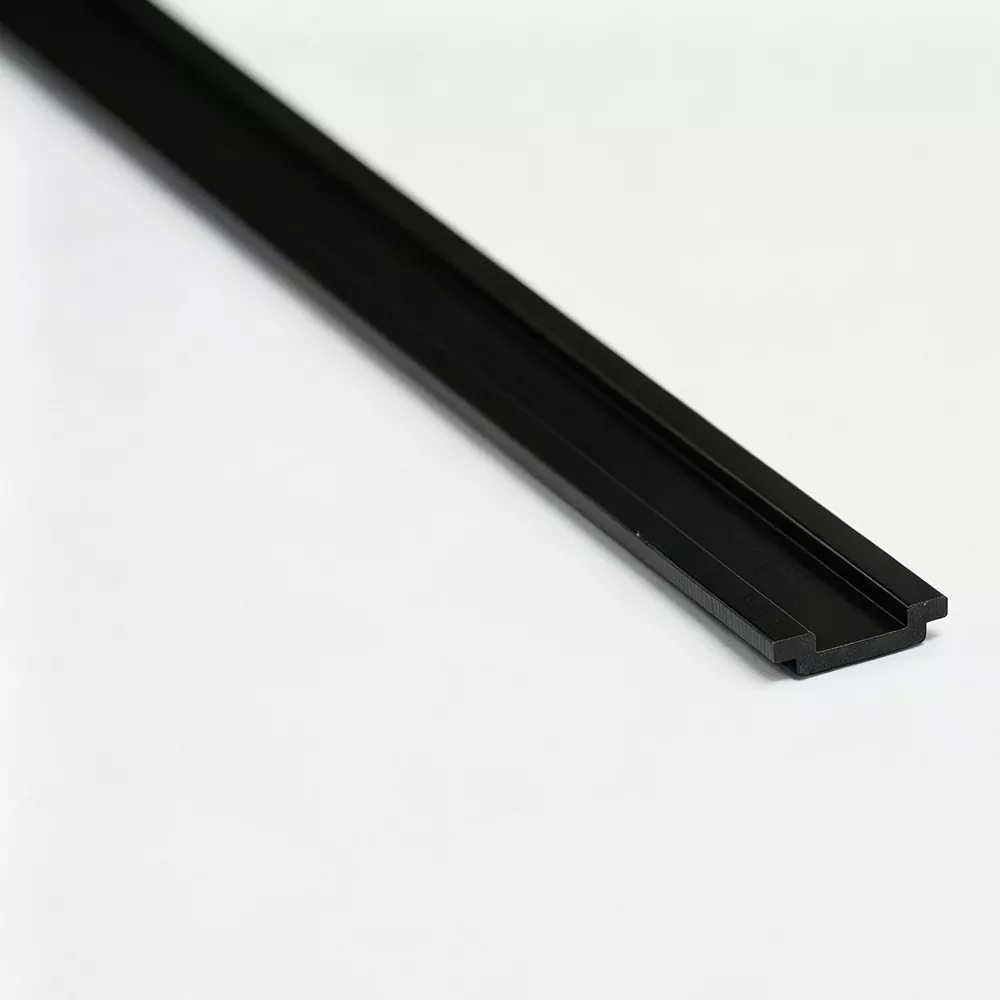

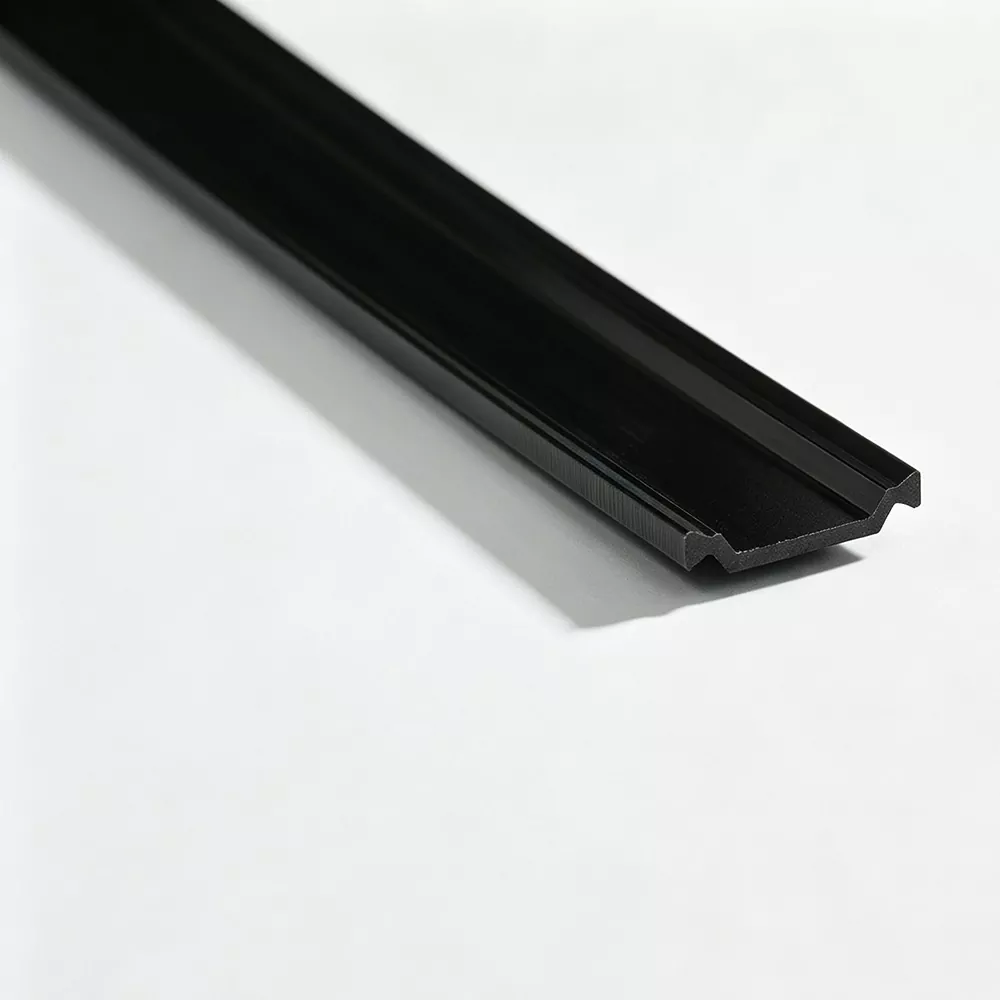

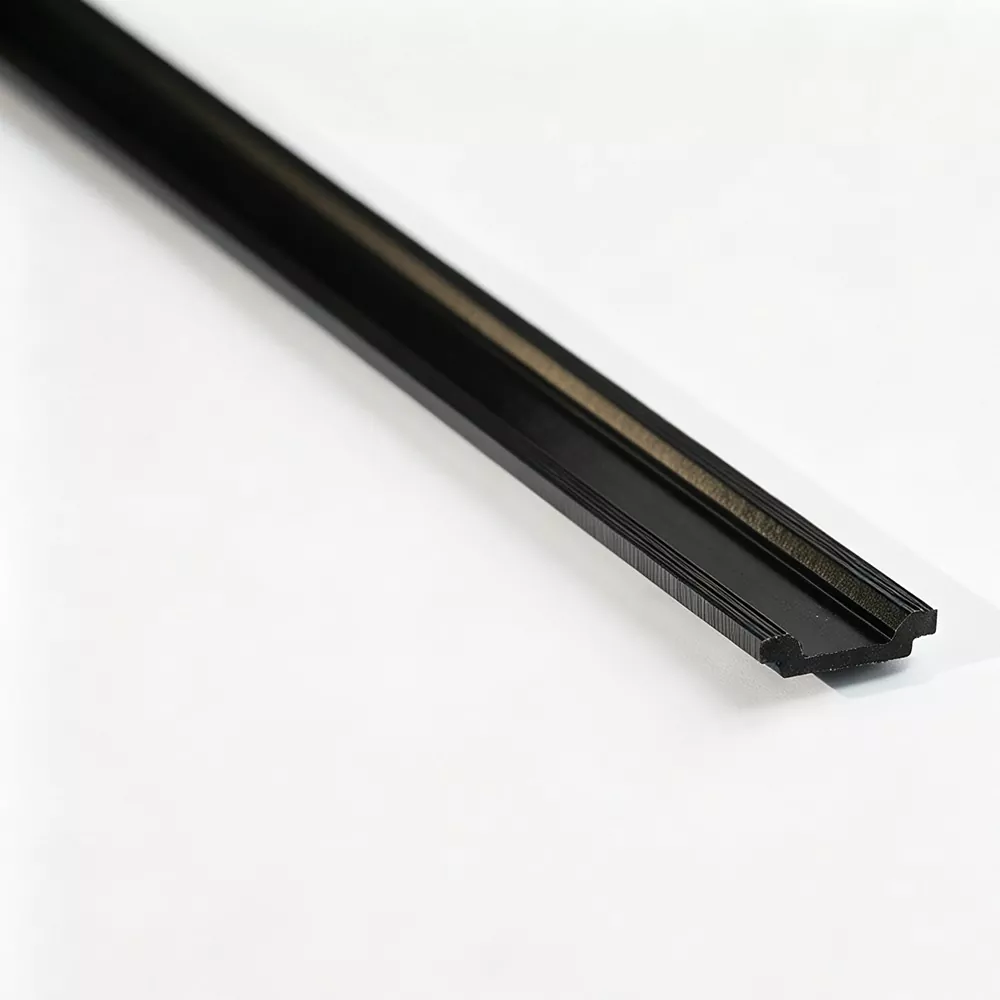

C タイプ サーマル ブレーク ストリップ

アルミニウム プロファイルのメーカーの場合、ストリップは 6 メートルの直線長または 500 メートルのコイルで入手できます。中国の専門メーカーであるJinxingは、セクションの寸法、長さ、色、その他の合意された製造要件の変更を含む、確認された図面に基づいて非標準のCタイプサーマルブレークストリップも製造しています。

プロフィールセクションを中心に構築

C タイプのサーマル ブレーク ストリップは、幅や高さだけでは選択されません。その断面は、ストリップが組み立て中に正確に位置決めされ、その後の加工作業に適した状態を維持できるように、対応するアルミニウム プロファイルの形状に適合する必要があります。

このため、単に公称 C タイプ サイズを選択するよりも、ストリップ セクションとアルミニウム プロファイルの関係がより重要になります。

新しいプロファイル プロジェクトの場合、アルミニウム断面図を使用して以下を確認できます。

· 受け溝または保持形状

· ストリップの幅と高さ

· 壁または縁の寸法

· 必要な挿入位置

· その後のローラー成形条件

このセクションベースのアプローチは、標準のストリップでは必要なフィット感が得られない可能性がある非標準のアルミニウム プロファイルに特に役立ちます。

PA66 GF25 (C タイプ プロファイル用)

C タイプのストリップには、25% のガラス繊維で強化された PA66 ナイロンが使用されています。この材料の組み合わせにより、絶縁アルミニウム プロファイル システム用の Jinxing サーマル ブレーク ストリップで使用されるベース材料構造が提供されます。

押出成形中に、PA66 コンパウンドとガラス繊維が必要なプロファイル形状に加工されます。その後、冷却とサイジングを行ってセクションを安定させてから、ストリップを切断またはコイリングに移します。

材料システムは次の用途に使用できます。

· 断熱アルミニウム製ドアと窓

· カーテンウォールアルミニウムプロファイル

· 熱的に分離されたアルミニウムシステム

· Cタイプのサーマルブレイクセクションを必要とするプロファイルの製造

生産プロセス

C タイプのストリップは、独立したコンポーネントとしてではなく、シーケンス内で使用されます。

アルミニウム プロファイル → C タイプ ストリップ挿入 → 位置決め → ローラー成形 → 完成したサーマル ブレーク プロファイル

実際の加工条件は、アルミニウムプロファイルの設計と製造設備によって異なります。このため、カタログ名だけでストリップを選定するのではなく、量産前に断面のマッチングを確認してください。

挿入中

C タイプ セクションは、受信セクションと競合することなく、意図したプロファイル ジオメトリに入り、その内部に位置する必要があります。

プロファイル形成中

挿入後、アルミニウム プロファイルはローラー成形を受ける場合があります。したがって、ストリップセクションはプロファイル設計と指定された加工条件に対応する必要があります。

完成したアセンブリ内

完成したプロファイルは、アルミニウム部分と絶縁ストリップの関係によって決まります。したがって、プロファイルの組み立てを繰り返す場合には、一貫した断面形状が重要です。

押出から完成したストリップまで

Jinxing は、固体ブロックからプロファイルを機械加工するのではなく、連続押出によって C タイプのサーマル ブレーク ストリップを製造します。

化合物の調製

PA66 ナイロンと GF25 ガラス繊維は、材料管理プロセスの一環として入荷される材料をチェックして、製造配合に従って準備されます。

異形押し出し

平行二軸押出システムは、専用のツールを使用して選択された C タイプのセクションを形成する前に、材料を可塑化および混合します。

冷却とサイジング

新しく形成されたプロファイルは冷却され、形状が安定するようにサイズ調整されます。押出温度、引張速度、冷却条件などのプロセスパラメータは、生産中に制御されます。

検査と仕上げ

製造時に断面寸法や表面状態を確認します。完成した材料は、必要な長さに切断することも、コイルの形で供給することもできます。

製品の用途

アルミニウムのドアと窓のプロファイル

C タイプのストリップは、断熱アルミニウムのドアや窓のプロファイルに組み込むことができ、そのプロファイル設計には対応する受け構造が含まれています。

カーテンウォールのプロファイル

断熱ストリップが特定のプロファイル セクションの形状に従う必要があるカーテン ウォール アルミニウム システムで使用されます。

カスタム絶縁プロファイル システム

非標準の C タイプ セクションは、溝の寸法または保持構造が標準のストリップ サイズに対応していないアルミニウム プロファイル用に開発できます。

プロファイル生産ライン

ストリップは、プロファイルメーカーの挿入および成形プロセスに従って、ストレートまたはコイルの形で供給できます。

非標準の C タイプ セクション

すべてのアルミニウム プロファイルが標準の C タイプ セクションを使用しているわけではありません。特殊な受信形状を持つプロジェクトの場合、Jinxing は生産前に顧客の図面を確認できます。

レビューには次の内容が含まれる場合があります。

· C型断面寸法

· アルミニウムプロファイルの溝形状

· 必要な長さ

・ 色

· 包装

· 加工条件

仕様が実現可能であることが確認された場合、図面に基づいて工具と生産を手配できます。

生産管理とテスト

Jinxing は、製造システム内で材料の準備、押出、冷却、サイジング、検査、最終加工を管理しています。

入荷した PA66 およびガラス繊維材料は、同社の材料管理手順に従って検査されます。押出成形中、寸法および表面の状態が監視され、必要な C タイプの形状が維持されます。

該当する製品および試験要件に応じて、実験室評価には密度、ショア硬度、縦方向および横方向の引張強さ、耐水性、熱老化、および線膨張係数が含まれます。

完成したストリップは出荷前に検査され、合意された注文要件に従って関連する検査文書が提供されます。

Jinxing から C タイプ サーマル ブレーク ストリップを購入する理由

セクションベースの製造

当社では、サーマル ブレーク ストリップをアルミニウム プロファイル セクションとともに評価します。これは、非標準の C タイプ ジオメトリにとって特に重要です。

社内での押出成形

押出、冷却、サイジング、仕上げは当社独自の生産システム内で処理され、製造プロセス全体を通じて C タイプ セクションを制御できます。

ストレートまたはコイル電源

同じ製品タイプを、購入者のプロファイル処理設定に合わせて異なる形式で提供できます。

図面から製造までのサポート

特殊なCタイプ断面については、お客様の図面から金型確認、製作まで対応いたします。

よくある質問

C タイプのサーマル ブレーク ストリップと他のセクション タイプの違いは何ですか?

主な違いは、断面形状と、それがアルミニウム プロファイルに対応する方法です。 C タイプ ストリップは、適合する受け構造または保持構造を備えたプロファイル システムを対象としているため、製品を選択する際には実際の断面図が重要です。

C タイプのストリップを製造する前に、当社のアルミニウム プロファイル図面が必要ですか?

非標準セクションについては、図面を作成することを強くお勧めします。これにより、ツーリングや生産の前に、ストリップの形状を実際のプロファイルと比較してチェックすることができます。

特殊なCタイプセクションの製作は可能ですか？

はい。 Jinxing は、顧客の図面に基づいて非標準の C タイプ断面をレビューし、必要な工具や生産条件を確認できます。

C タイプ ストリップはコイルでも入手できますか?

はい。標準的なコイルの供給量は 1 ロールあたり 500 メートルです。 6メートルのストレートストリップも利用可能です。

C型ストリップを指定の長さにカットすることはできますか?

はい。確認された注文要件に従って、長さのカット加工を手配できます。

C タイプのサーマル ブレーク ストリップの問い合わせには何を含める必要がありますか?

最も有用な情報には、アルミニウムのプロファイル図、必要な C タイプの断面寸法、長さ、色、供給形態、梱包要件、および関連する加工条件が含まれます。
