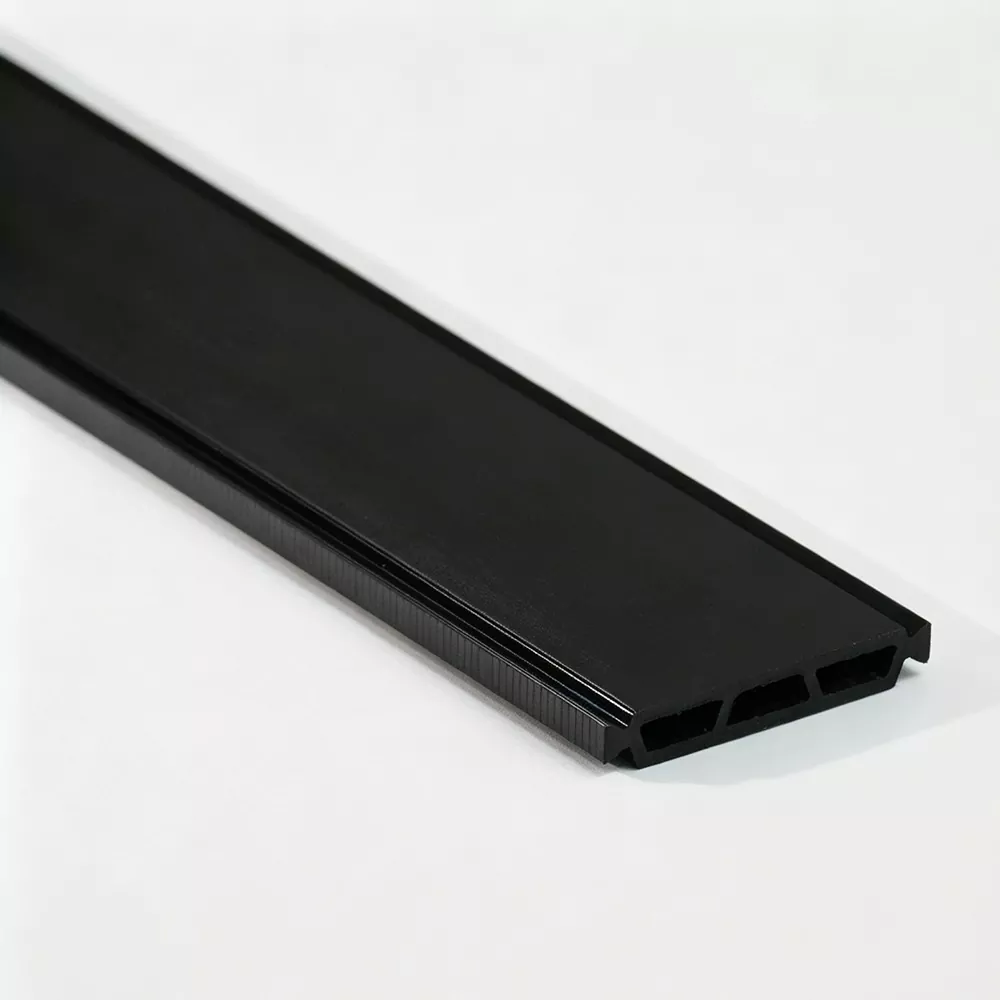

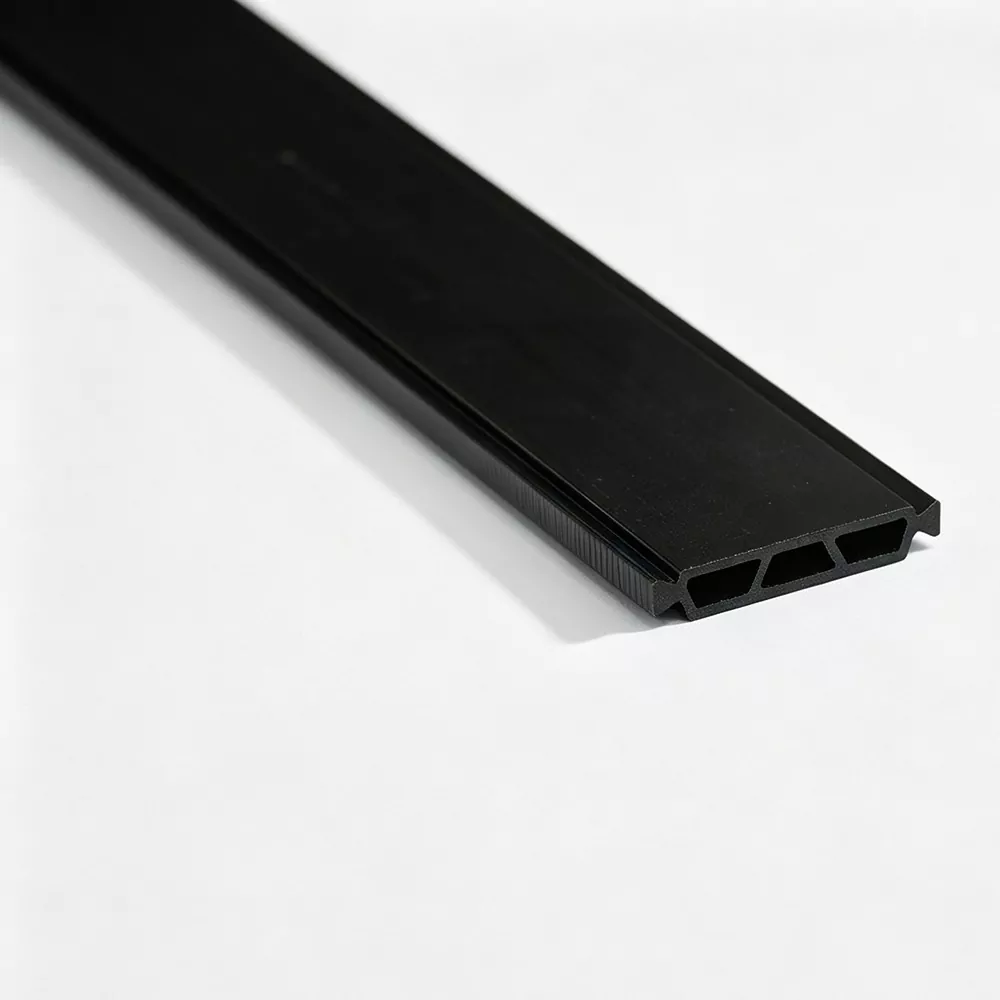

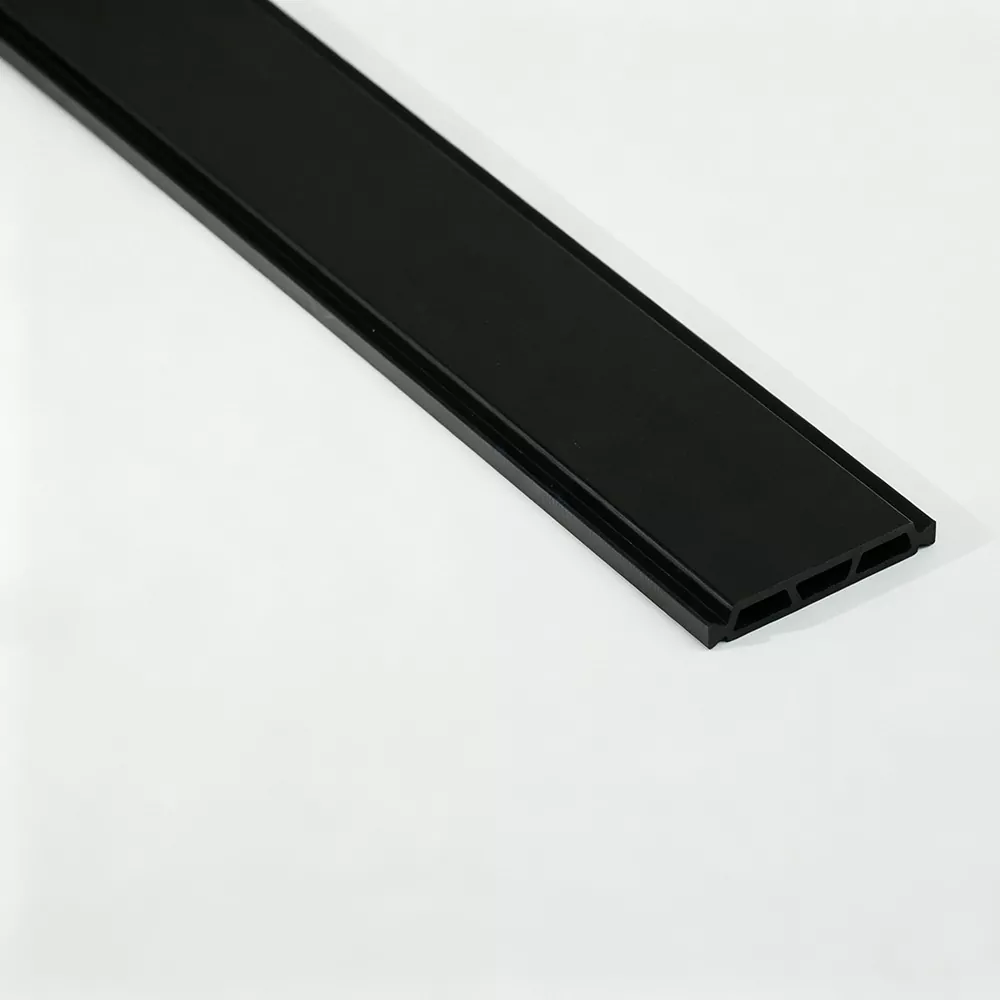

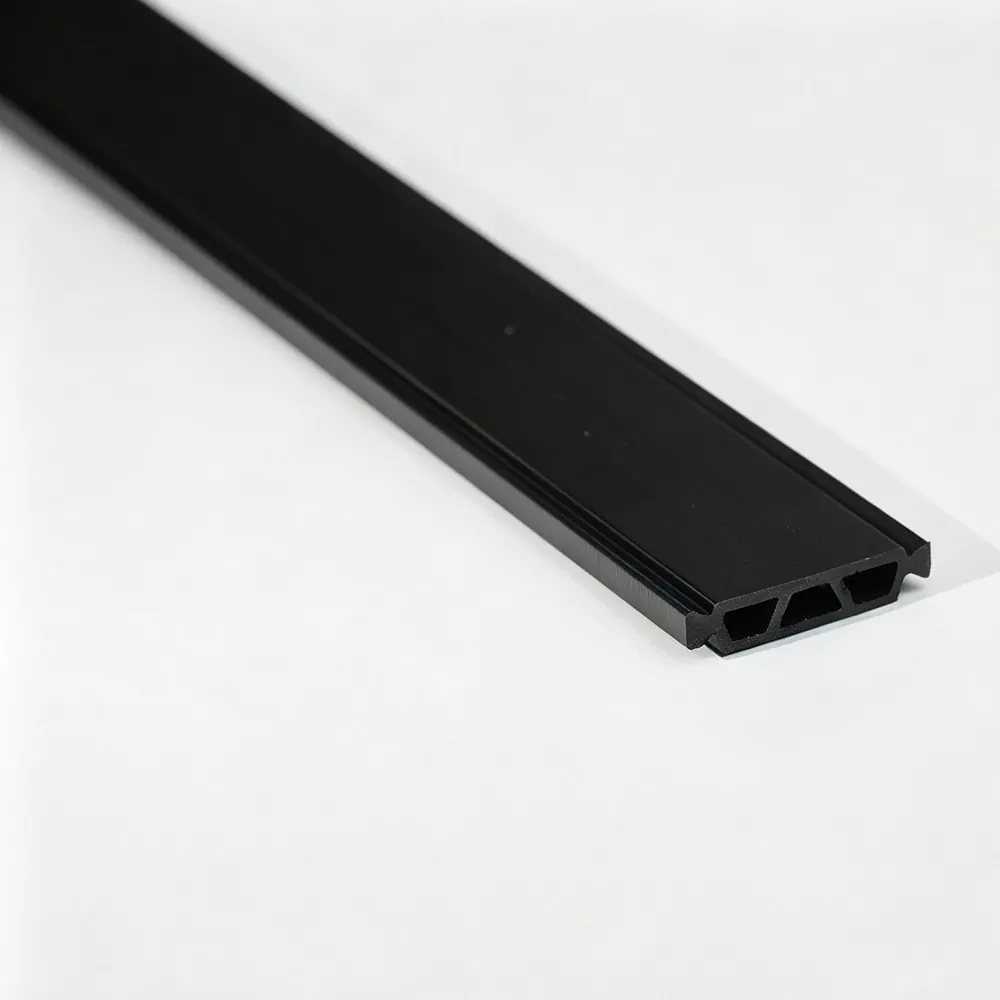

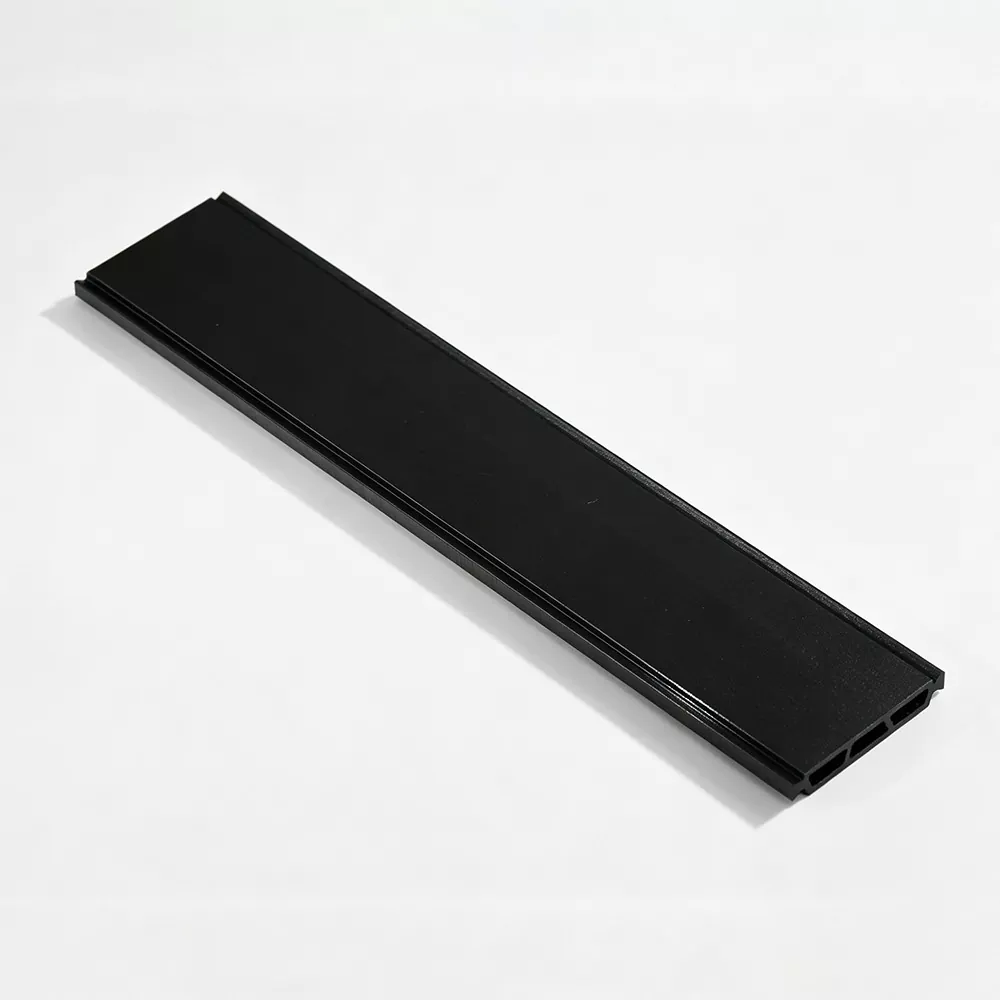

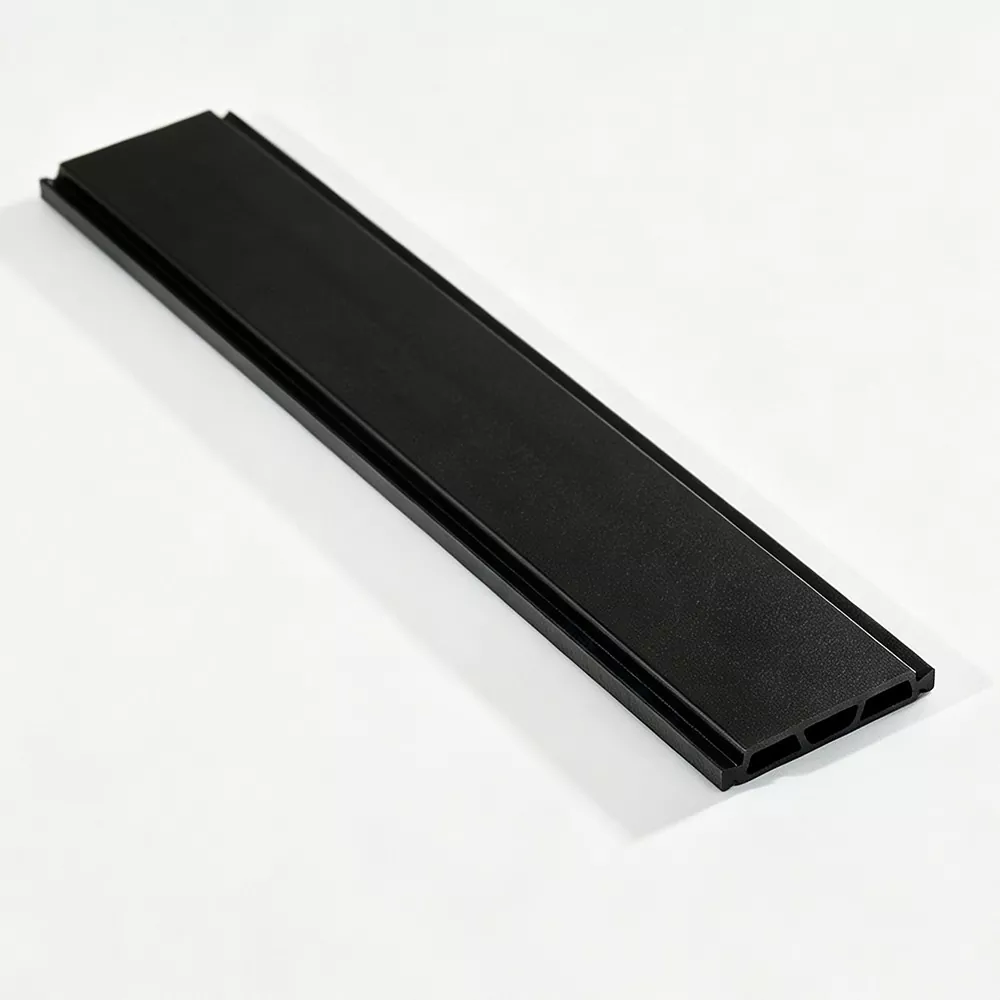

アルミ窓用サーマルブレークストリップ

アルミニウム窓用熱遮断ストリップは、熱で破損した窓枠の分離されたアルミニウム部分の間に取り付けられる断熱コンポーネントです。アルミニウム プロファイル内に非金属バリアを形成し、2 つのアルミニウム セクション間の機械的接続を維持しながら、フレームを介した直接的な熱伝達を軽減します。

Jinxing は、これらのストリップを主に PA66 GF25 から製造しており、プロファイル寸法はアルミニウムの窓の押出成形、溝の構成、および組み立て方法に従って選択されています。

アルミニウム窓でのストリップの仕組み

従来のアルミニウム窓枠では、アルミニウムは外側と内側の間に連続した金属経路を提供します。サーマル ブレーク システムは、2 つのアルミニウム セクションの間にポリアミド ストリップを挿入することで、この経路を遮断します。

したがって、ストリップには 2 つの重要な役割があります。

熱分離 — フレーム全体にわたる金属間の直接的な熱伝導を制限します。

プロファイル接続 - アルミニウム押し出し材と連携して、組み立て後の 2 つのフレーム セクション間の設計された関係を維持します。

完全なウィンドウの性能は、アルミニウム プロファイル、ガラス、シール、熱遮断ストリップ、および組み立て方法の組み合わせによって決まります。したがって、ストリップは、独立したコンポーネントとして選択するのではなく、完全なウィンドウ プロファイルに従って指定する必要があります。

製品の特徴

· PA66 GF25 構造 - ガラス繊維補強により、アルミニウム ウィンドウ プロファイル アセンブリに必要な剛性と機械的強度が提供されます。

· プロファイルに一致した寸法 - 幅、厚さ、断面形状は、相手のアルミニウム押し出し材に応じて製造できます。

· 一貫した挿入形状 - 制御された押し出しにより、ストリップをアルミニウム プロファイルに取り付けるのに必要な寸法を維持できます。

· 熱分離 - ポリアミド セクションは、内側と外側のアルミニウム セクション間の直接的な金属経路を遮断します。

· 処理の互換性 - プロファイルは、アルミニウム部分の挿入とその後の機械的接合に対応するように設計されています。

アルミニウム窓のプロファイルとのマッチング

正しいストリップの選択は、単に必要なストリップ幅ではなく、アルミニウム押出材から始まります。

通常、製造前に次の寸法を確認する必要があります。

· アルミニウムプロファイル溝幅

· 溝の深さ

· Strip width and thickness

· ロッキングまたは鋸歯状の形状

· 2 つのアルミニウム セクション間の距離

· 必要なストリップの長さ

· 組み立てと巻き取り方法

新しく開発された窓のプロファイルについて、Jinxing はアルミニウム押出成形品の図面をレビューし、対応するサーマル ブレーク ストリップのセクションを決定します。

PA66 GF25 ウィンドウプロファイル用

Jinxing は、アルミニウム窓用サーマル ブレーク ストリップの主材料として PA66 GF25 を使用しています。 25% のガラス繊維を添加すると、ポリアミド素材の剛性と機械的強度が向上します。

ウィンドウプロファイルの用途に関連する材料特性には、引張強度、硬度、耐熱老化性、耐水性、温度変化時の性能などが含まれます。特定のテスト要件は、顧客のプロファイルと適用される規格に従って合意できます。

プロファイルオプション

アルミニウム ウィンドウ システムが異なれば、必要なストリップの形状も異なります。 Jinxing は以下を提供できます。

最終セクションは実際のアルミニウム プロファイル図面と照らし合わせて確認する必要があります。

設置と組み立てに関する考慮事項

アルミニウム窓用サーマル ブレーク ストリップは、2 つのセクションが機械的に接合される前に、アルミニウムの溝に正しく適合する必要があります。幅やロック形状が不適切な場合、挿入が困難になったり、形状が変形したり、圧延後の接続が不十分になる場合があります。

このため、Jinxing は、量産前にお客様のアルミニウム押出材に対するストリップ寸法のチェックを支援します。既存の生産ラインの場合、挿入および圧延プロセスに関する情報も、提案されたセクションが適切かどうかを判断するのに役立ちます。

窓用遮熱板の品質ポイント

アルミニウム窓アプリケーションの品質検査では、プロファイルの組み立てとサービスのパフォーマンスに直接影響する特性に焦点を当てます。

断面寸法
ストリップが指定されたアルミニウムの溝に適合していることを確認するために、重要な寸法がチェックされます。

表面状態
プロファイルは、挿入や外観に影響を与える可能性のある目に見える欠陥がないか検査されます。

機械的性質
関連する引張、硬度、およびせん断関連の特性は、合意された要件に従ってテストできます。

熱的および環境的特性
テストには、必要に応じて、熱老化、耐水性、指定温度での性能などが含まれます。

アルミニウム窓プロファイルのカスタマイズ

Jinxing は、以下に基づいてサーマル ブレーク ストリップを製造できます。

· アルミニウム押出図面

· 既存のストリップサンプル

· 標準外の寸法

· 特殊な断面

· 必須の色

· 指定された切断長さ

· カスタマイズされたパッケージングとレーザーマーキング

OEM ウィンドウ プロファイル プロジェクトの場合、お客様のアルミニウム押出成形要件に合わせてストリップ セクションを開発できます。

よくある質問

アルミ窓に使用されるサーマルブレークストリップとは何ですか?

熱で破損した窓枠の内側と外側のアルミニウム部分を分離し、直接的な金属の熱伝達経路を遮断します。

アルミ窓用サーマルブレークストリップにはどのような素材が使用されていますか?

Jinxing は主に PA66 GF25 を使用しており、25% のガラス繊維で強化された PA66 で構成されています。

アルミニウム窓用のサーマルブレークストリップはどのように選択すればよいですか?

ストリップは、アルミニウム押出材の溝幅、深さ、ロック構造、および組み立て方法と一致している必要があります。アルミニウムのプロファイル図が最も有用な参考資料となります。

Jinxing は新しいアルミニウム窓プロファイル用のストリップを製造できますか?

はい。 Jinxing は、アルミニウム押出図面またはサンプルに基づいて、必要なストリップ セクションと金型を開発できます。

標準の I タイプ、C タイプ、および T タイプのストリップは利用できますか?

はい。 Jinxing は、必要なアルミニウム プロファイル設計に従って、I タイプ、C タイプ、T タイプ、および特殊形状のサーマル ブレーク プロファイルを製造します。

サーマル ブレーク ストリップはカスタムの長さで提供できますか?

はい。 Jinxing は、お客様の加工および組立要件に応じてカスタマイズされた切断をサポートします。
