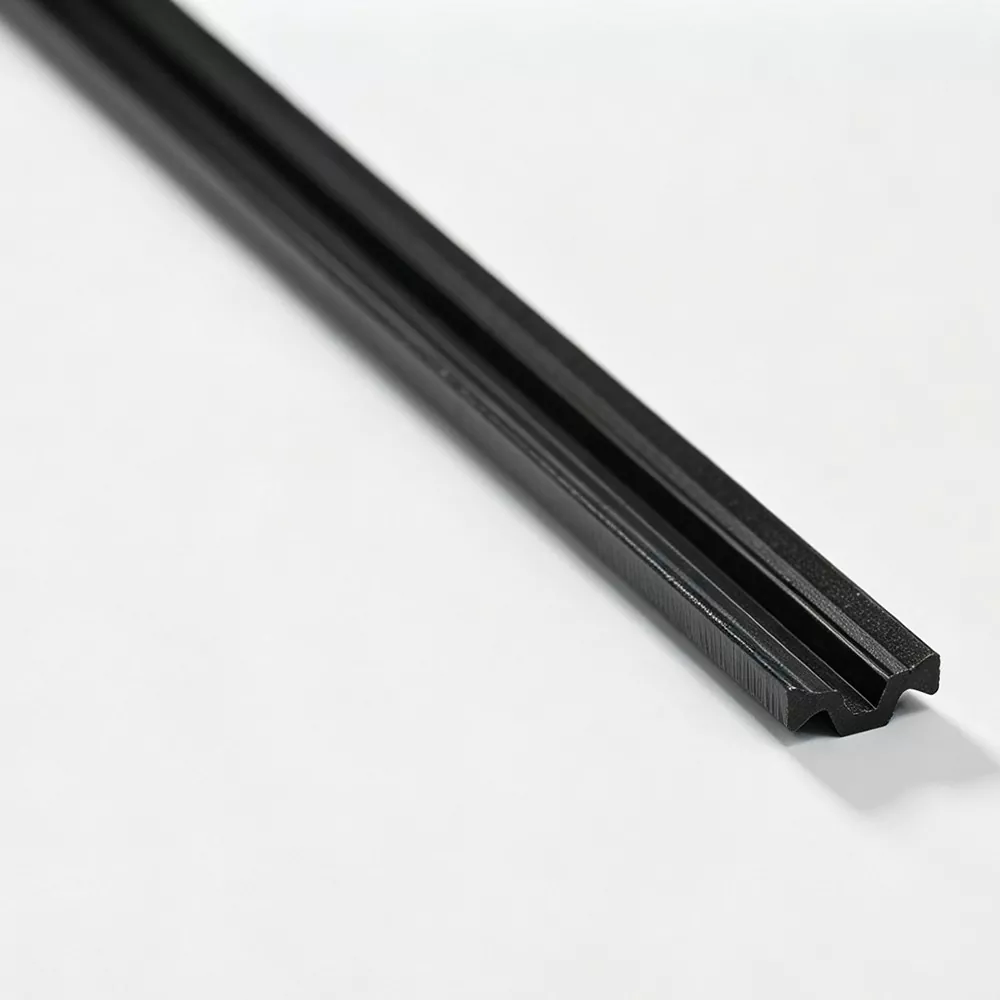

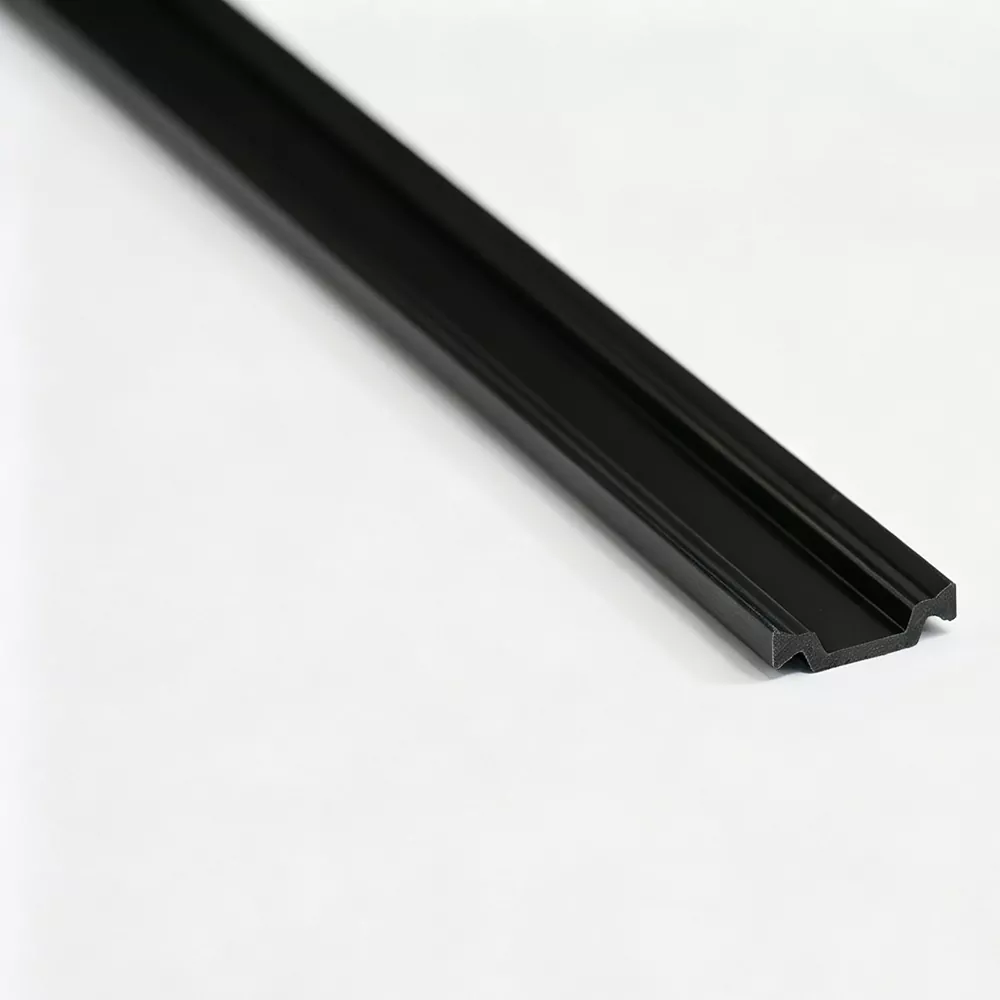

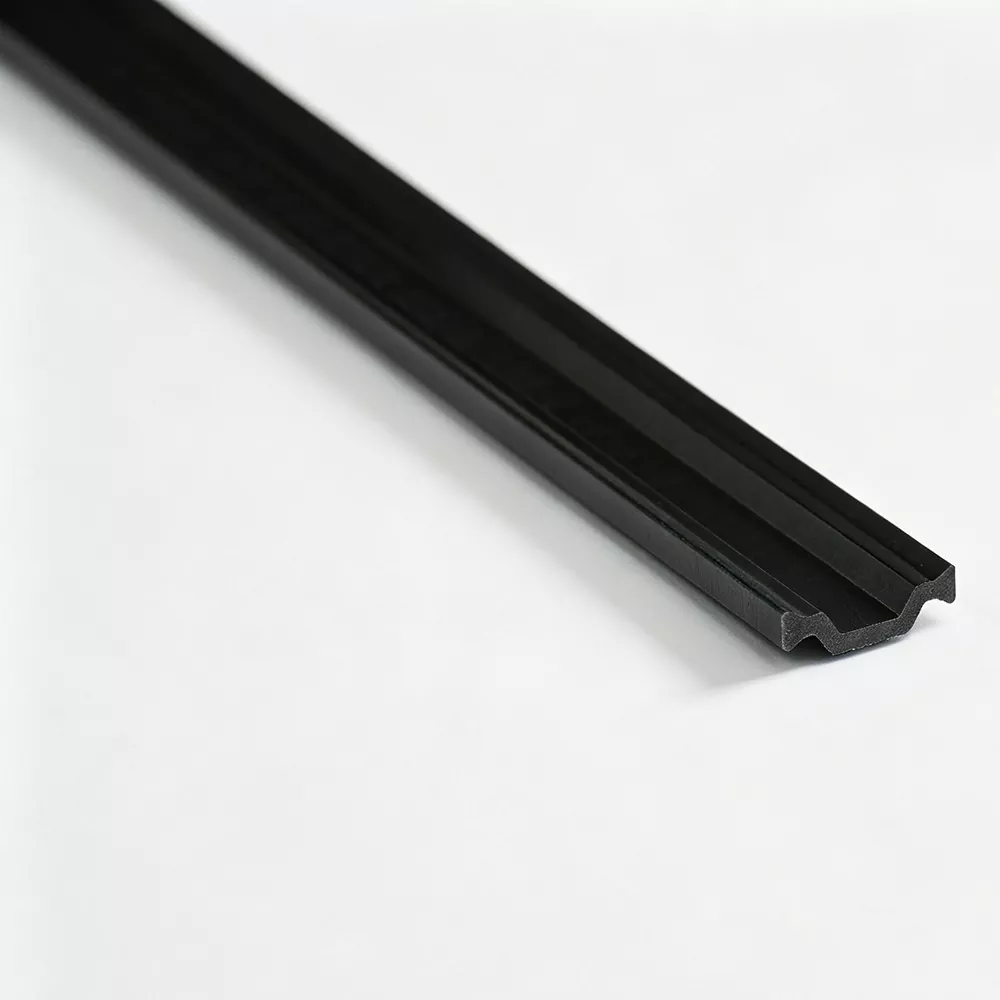

ポリアミド C タイプ遮熱ストリップ

ポリアミド C タイプ遮熱ストリップは、より長い断熱経路と安定した機械的係合を必要とする、熱で破損したアルミニウム押出材用に開発された C 形状のプロファイルを備えています。 Jinxing は、実際の溝とアセンブリの設計に合わせた断面を備えた、アルミニウム窓、ドア、カーテンウォールプロファイルシステム用の PA66 GF25 C タイプストリップを中国で製造しています。

お問い合わせを送信

製品説明

C タイプの遮熱ストリップは、その湾曲したプロファイル形状を使用して、2 つのアルミニウムセクション間に異なる接続パスを作成します。単純なストレートサーマルブレークを超えて検討しているプロファイルメーカー向けに、Jinxing のポリアミド C タイプサーマルバリアストリップは、必要なアルミニウムキャビティ、ロッキングジオメトリ、および加工条件の周囲で製造できる PA66 ベースのオプションを提供します。

C型プロファイル構造

C 型セクションにより、ストリップは基本的な I 型デザインよりも輪郭がはっきりしています。この形状はより長い熱伝達経路を提供することができ、より優れた長手方向の安定性や特定のプロファイル接続が必要なアルミニウムシステムにも使用されます。

C タイプの正確な寸法は、用途だけで選択するのではなく、アルミニウム押出材と合わせて決定する必要があります。

主な特徴

· C 型断面 - 湾曲または階段状のサーマルブレークキャビティの周囲に設計されたアルミニウムプロファイルに適しています。

· より長い断熱パス - プロファイル形状により、アルミニウム側面間のポリアミド部分を通る距離が長くなります。

· PA66 GF25 素材 - ガラス繊維補強により、プロファイルの挿入と機械的組み立てに必要な剛性が提供されます。

· 安定したプロファイルの係合 - セクションはアルミニウムの溝と転がり条件に適合させることができます。

· カスタマイズ可能な寸法 - Jinxing は、図面またはサンプルから非標準の C タイプセクションを開発できます。

アルミニウムプロファイルのマッチング

C タイプストリップの性能は、周囲の押し出し材に大きく依存します。サイズを選択する前に、メーカーは以下を確認する必要があります。

アイテム	要件
ストリップ幅	プロファイルキャビティに一致
ストリップの厚さ	必要なサーマルブレイクスペースを満たしています
C型輪郭	アルミの溝にフィット
ロッキングジオメトリ	機械的なかみ合いをサポート
挿入方法	生産設備との互換性
圧延工程	組み立て後もストリップの位置を維持

一般的な用途

ポリアミド C タイプ遮熱ストリップは、以下の用途に使用できます。

· 熱で壊れたアルミニウム窓

· アルミニウム製ドアプロファイル

· カーテンウォールシステム

· 段付きサーマルブレークアルミニウムプロファイル

· カスタマイズされた建築用アルミニウム押出材

C タイプストリップは、プロファイル形状が階段状の排水配置に対応する必要がある特定の熱破壊アルミニウム設計にも使用されます。

PA66 GF25 構造

Jinxing は、ガラス繊維で強化された PA66 ナイロンを使用したストリップを製造しています。材料は必要な C タイプ断面に押し出され、注文仕様に従って冷却、成形、切断されます。

製造中は、プロファイルの一貫性を維持するために、押出温度、引張速度、冷却条件が制御されます。製造時および出荷前に断面寸法と表面品質を検査します。

プロファイル開発用の C タイプ

新しい押出成形を開発するアルミニウムプロファイルメーカーの場合、完全なプロファイルセクションとともに断熱層を考慮する必要があります。

Jinxing は以下から作業できます。

アルミ形材製図 → C型断面設計 → 金型製作 → 試作押出 → 寸法確認 → 量産

カスタマイズされた生産には、特別な寸法、色、カット長、パッケージング、レーザーコーディングなどが含まれます。

供給オプション

標準的なストレートストリップは 1 本あたり 6 m で供給できますが、ロールフォーム生産に適した用途と仕様に合わせてコイル状ストリップを供給できます。特定のプロファイル要件に応じて、長さを合わせてカットする加工も利用できます。
