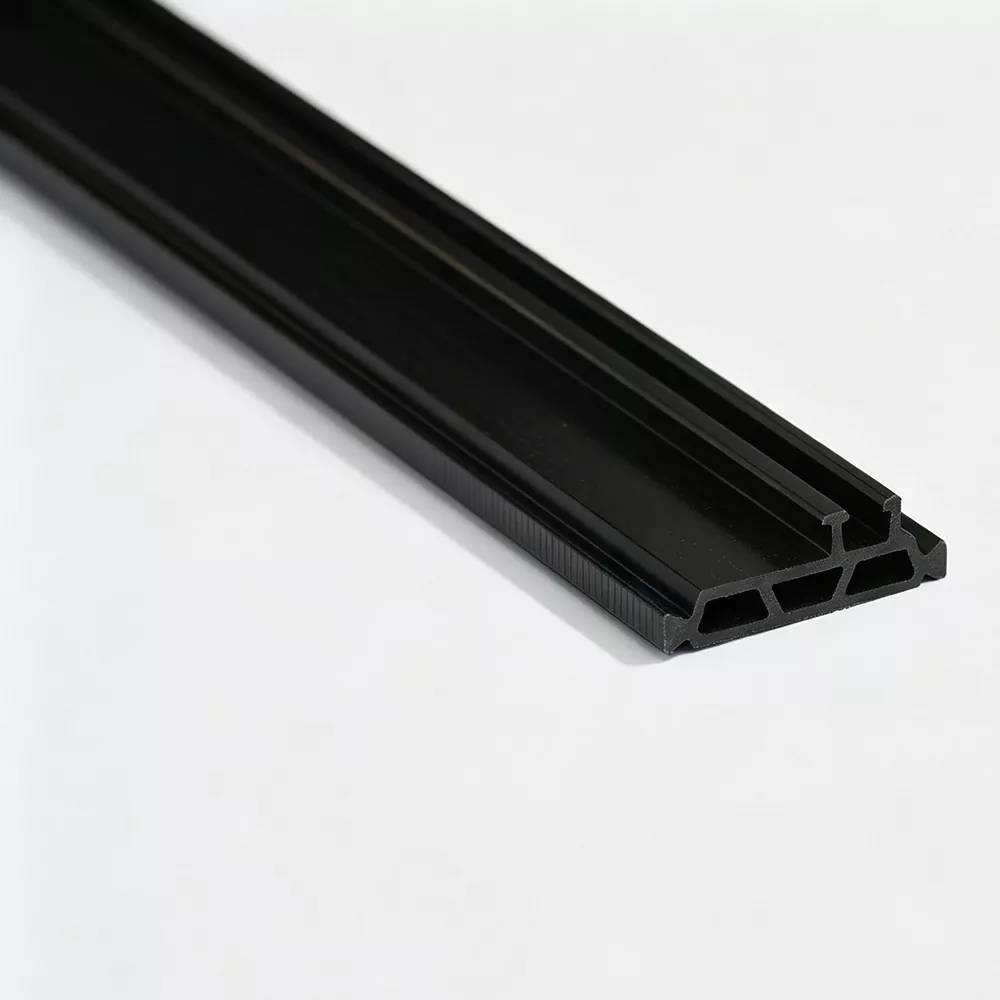

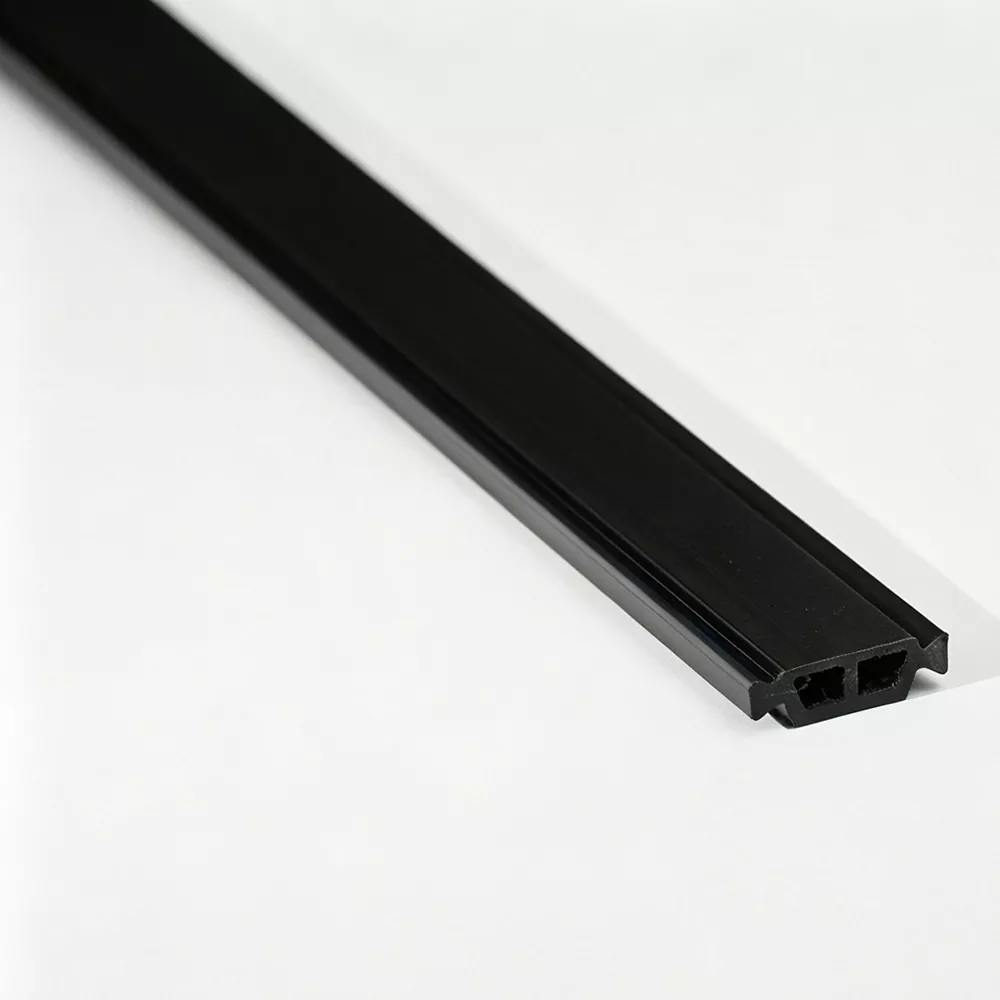

ポリアミド中空サーマルブレイクストリップ

ポリアミド中空サーマル ブレーク ストリップのマルチキャビティ設計は、ポリアミド プロファイルに内部中空セクションを導入し、断熱層を通る熱伝達のより長く複雑な経路を作成します。より幅広いポリアミドサーマルブレークプロファイルを製造できる中国のサプライヤーまたは工場を探しているバイヤーのために、Jinxing はアルミニウム押出物の寸法とキャビティの配置に従ってセクションを製造できます。

マルチキャビティ構造

固体のサーマル ブレーク ストリップとは異なり、中空プロファイルには、押出方向に沿って延びる内部キャビティが含まれています。これらの空洞により、セクション内の連続ポリアミド材料の量が減少し、プロファイルを通る熱伝達経路が変化します。

この構造は、中空またはマルチキャビティ プロファイルが断熱形状、プロファイル サイズ、機械的性能の間の実際的なバランスを提供できる、より幅広いサーマル ブレーク設計に特に役立ちます。

主な利点

· マルチキャビティ構造 - サーマル ブレーク プロファイル内に追加の内部分離を作成します。

· より広いセクションに適しています - より広い幅のサーマル ブレーク設計に実用的なプロファイル構造を提供します。

· PA66 GF25 素材 - ガラス繊維補強により、アルミニウム プロファイルの組み立てに必要な剛性がサポートされます。

· 優れた長手方向の安定性 - 強化されたプロファイル構造は、押出の長さに沿って安定した性能を必要とする用途に適しています。

· 寸法制御 - 精密押し出しにより、キャビティの形状と全体のプロファイル寸法を維持します。

中空プロファイルが意味をなす場合

ポリアミド中空サーマル ブレーク ストリップは、主に次のような、より大きなまたは幅広のサーマル ブレーク セクションを備えたアルミニウム システムで検討されています。

· 熱で壊れたアルミニウム窓

· アルミニウムドア

· カーテンウォールのプロファイル

· 幅広の建築用アルミニウム押出材

· カスタマイズされたサーマルブレイクシステム

最終的な断面は、用途名だけで選択するのではなく、アルミニウムのプロファイルから決定する必要があります。

熱分離への異なるアプローチ

中空構造により、サーマルブレイクを通じて熱がどのように移動するかが変化します。固体ポリアミド部分の幅のみに依存するのではなく、内部空洞が追加の界面と直接的ではない伝達経路を作成します。

その効果は、キャビティのサイズ、壁の厚さ、ストリップの幅、周囲のアルミニウム押し出し材などの完全なプロファイル設計によって異なります。

機械的考慮事項

中空プロファイルは、挿入、回転、保守中に発生する力に耐える必要があります。 Jinxing は、サーマル ブレーク アセンブリに必要な剛性を提供するために、ガラス繊維で強化された PA66 を使用しています。

より広いプロファイルの場合、縦方向の構造と壁の形状が特に重要です。したがって、キャビティの配置は、必要な機械的係合および加工条件とともに考慮する必要があります。

プロファイル設計とキャビティ形状

中空サーマル ブレーク ストリップの場合、内部構造は製品設計の一部です。 Jinxing は以下を調整できます。

このため、アルミニウム プロファイルの図面は、非標準の中空断面を開発する場合に特に役立ちます。

PA66 GF25 と製造

Jinxing は、ガラス繊維で強化された PA66 ナイロンを使用したポリアミド中空サーマル ブレーク ストリップを製造しています。製造手順には、材料の混合、押出、冷却、成形、精密切断が含まれます。

プロファイルには内部空洞が含まれているため、設計された壁の形状を維持するには、安定した押出と冷却が重要です。製造サンプルの断面寸法と表面欠陥がチェックされます。

品質チェック

Jinxing の検査プロセスは、原材料、押出成形、完成したプロファイル、出荷をカバーしています。関連するチェックには次のものが含まれます。

· 原料の水分

· メルトフローインデックス

· ガラス繊維含有物

· 断面寸法

· キャビティの形状

· 表面状態

· 機械的特性

· 必要な場合の熱老化と耐水性

テストは、該当するプロジェクトまたは市場の要件に従って実行できます。

カスタマイズされた中空サーマル ブレーク プロファイル

ポリアミド中空サーマル ブレーク ストリップは、一般的なサイズ範囲から選択されるのではなく、特定のアルミニウム システム向けに開発されることがよくあります。

Jinxing は、アルミニウム プロファイル図面または物理サンプルに基づいて、全幅、壁構造、キャビティ配置、ロック形状、色、長さの調整を含むカスタマイズされた中空セクションを製造できます。

開発ルートは次のとおりです。

プロファイル作図→中空部レビュー→ツーリング→試作押出→寸法確認→量産

供給フォーム

ストレートストリップは 1 枚あたり 6 m で供給できますが、プロファイルと生産プロセスが適切な場合はコイル状の供給を手配できます。長さに合わせたカット加工、カスタマイズされたパッケージング、レーザーコーディングも可能です。

よくある質問

ポリアミド中空サーマルブレイクストリップとは何ですか?

これは、1 つ以上の内部中空キャビティを含む PA66 ベースのサーマル ブレーク プロファイルです。マルチキャビティ構造は熱伝達経路を変更し、より広いサーマルブレイクセクションに一般的に使用されます。

なぜ中実のストリップではなく中空のサーマル ブレーク プロファイルを使用するのでしょうか?

中空構造は内部分離を強化することができ、プロファイル形状と機械的要件のバランスが必要な幅の広いサーマル ブレーク設計に特に適しています。

Jinxing は中空サーマル ブレーク ストリップにどのような素材を使用していますか?

Jinxing は、ポリアミドの熱破壊プロファイルにガラス繊維で強化された PA66 ナイロンを使用しています。

中空サーマル ブレーク ストリップは大きなアルミニウム プロファイルに適していますか?

ストリップの形状と機械的係合が押し出し設計と一致する場合、幅広のアルミニウムのサーマル ブレーク セクションに適しています。

Jinxing は中空構造をカスタマイズできますか?

はい。全体の寸法、キャビティの配置、壁の形状、およびロックの詳細は、アルミニウムのプロファイル図面またはサンプルに従って開発できます。

中空サーマルブレークストリップはどこで使用されますか?

典型的な用途には、熱破壊されたアルミニウム製の窓、ドア、カーテンウォール、およびより広い熱破壊セクションを使用するその他の建築用アルミニウム システムが含まれます。
