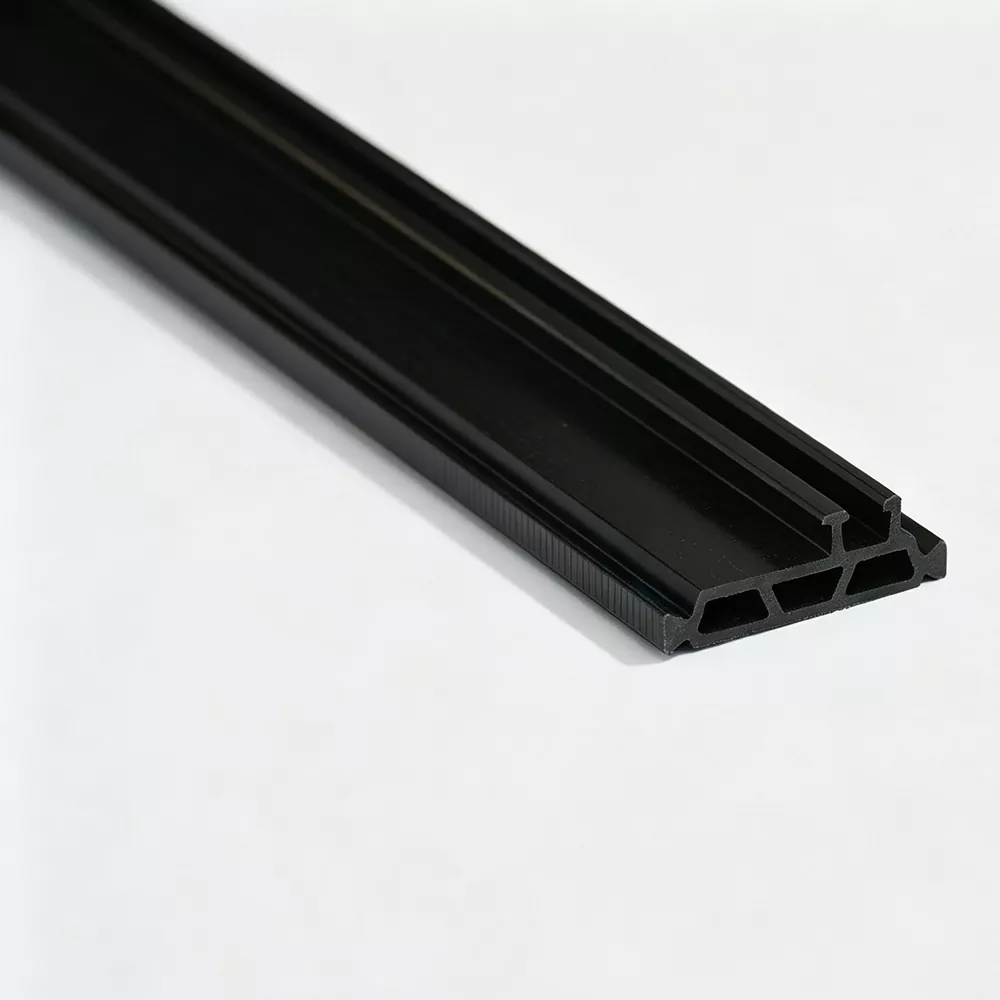

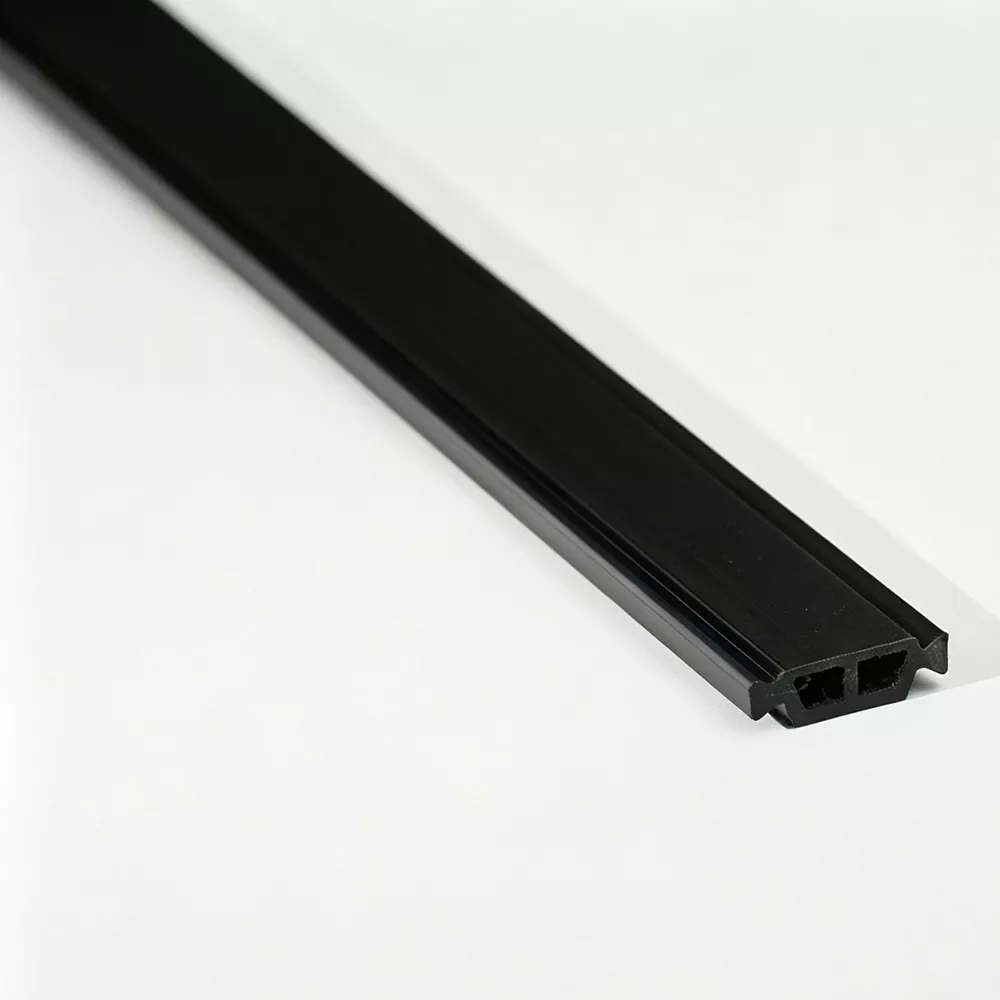

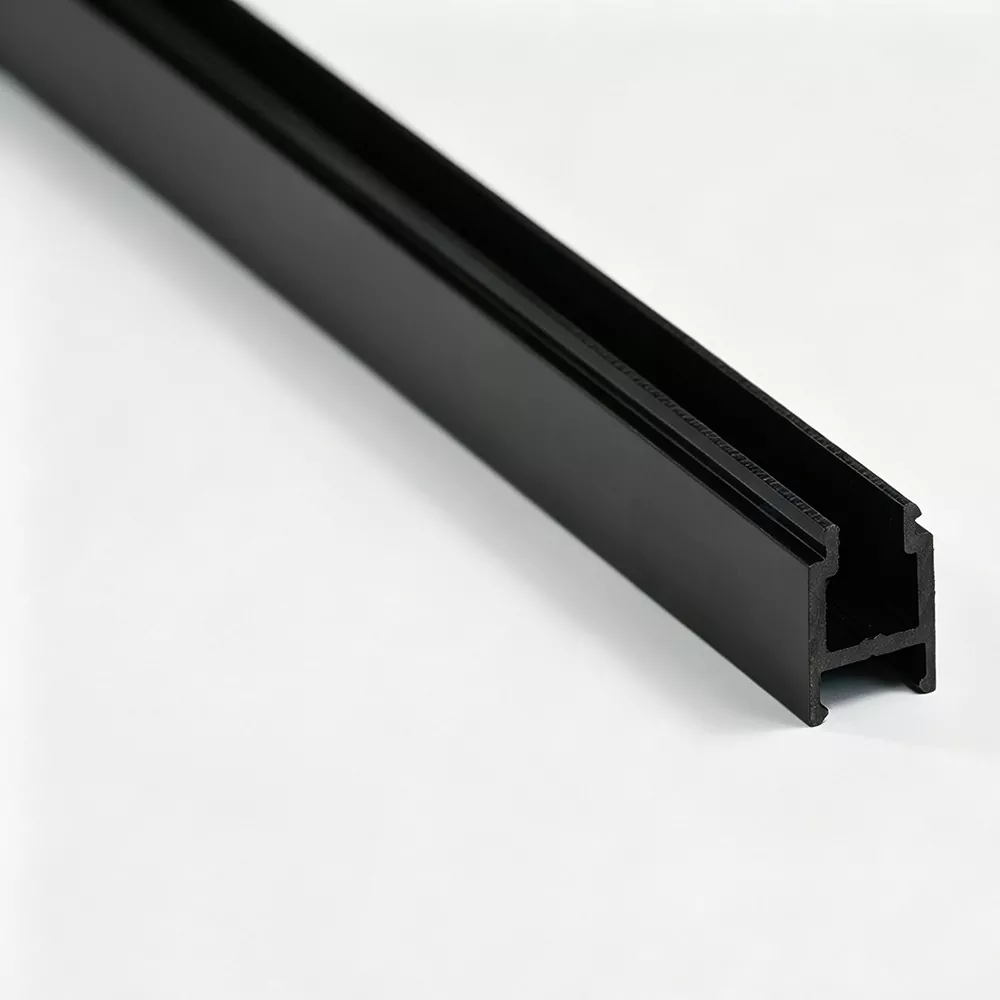

開き窓用サーマル ブレーク ストリップ

アルミニウムの開き窓では、フレームとサッシがヒンジを介して接続されており、線路に沿ってスライドするのではなく、旋回することによって開きます。開き窓用サーマル ブレーク ストリップは、熱的に分離されたアルミニウム プロファイル内に配置され、外部セクションと内部セクションの間の連続した金属経路を遮断します。

中国のメーカーおよび工場である Jinxing は、主に PA66 GF25 を使用してこれらのストリップを製造しており、さまざまな開き窓の押し出し成形に断面を適合させることができます。

フレームとサッシュ周りのデザイン

開き窓システムには通常、別個のフレームとサッシのプロファイルが含まれており、それらの断面は必ずしも互換性があるわけではありません。

サーマル ブレーク ストリップは、次の点で特定の押出成形に対応する必要があります。

· 溝の寸法

· ストリップ挿入深さ

· ロッキングジオメトリ

· プロファイルの幅と厚さ

· 熱分離の位置

· ハードウェアとシールの周囲に利用可能なスペース

新しいシステムの場合は、工具を用意して製造する前に、ストリップをアルミニウム プロファイルの図面と一致させることをお勧めします。

製品の特徴

強化PA66 GF25

開き窓用サーマル ブレーク ストリップは、25% ガラス繊維強化された PA66 を使用し、アルミニウム プロファイル内に必要な剛性と機械的強度を提供します。

プロファイル固有のロック ジオメトリ

このセクションは、開き窓の押し出し成形で使用される溝と機械的接続方法に基づいて設計できます。

一貫したセクション寸法

制御された押し出しとキャリブレーションにより、安定したプロファイルの組み立てに必要な重要な寸法を維持できます。

フレームとサッシのデザインに互換性があります

個々の押出構造に応じて、固定フレーム プロファイルと開口部サッシ プロファイル用にさまざまなストリップ セクションを開発できます。

安定した材料性能

引張強さ、硬度、熱老化、寸法挙動などの関連特性を、指定された要件に従って評価できます。

フレーム側とサッシ側の要件

サーマルブレイクの配置は、固定枠と開口部サッシで異なる場合があります。

フレーム側のストリップは、固定された外側の押し出しに対応する必要がありますが、サッシ側のストリップは、開口部、ガラス領域、シール、ハードウェアの周囲のプロファイル ジオメトリ内で機能する必要があります。

したがって、両方のプロファイルに同じストリップ仕様を使用することが常に適切であるとは限りません。各アルミニウム押し出し材は個別に検査する必要があります。

プロファイルの形状が重要

開き窓の場合、開き窓用サーマル ブレーク ストリップは、他のコンポーネントにも対応する必要があるプロファイル内に収まります。適切なセクションには、目的のガラス、シーリング、ハードウェア、およびプロファイル接続用に十分なスペースを残しておく必要があります。

重要な寸法には次のようなものがあります。

ストリップ幅 → ストリップ厚さ → 溝深さ → ロック領域 → プロファイル壁の位置

これらの寸法は、完成したウィンドウ サイズから推定するのではなく、実際の押し出しに対して確認する必要があります。

材料

当社では主に開き窓の断熱ストリップに PA66 GF25 を使用しています。ガラス繊維の強化により、ポリアミド プロファイルの剛性が向上し、アルミニウム アセンブリ内で設計された形状を維持するのに役立ちます。

お客様が材料、硬度、温度、またはテスト要件を定義している場合、これらの仕様は製造前に確認できます。

プロファイルオプション

当社は、次のようなさまざまなサーマル ブレーク セクションの設計を提供できます。

· Iタイプ

· Cタイプ

· T型

· 特殊な形状のセクション

正しいプロファイルは、窓の開口部のスタイルだけではなく、対応するアルミニウムの押し出し材によって決まります。

品質チェック

開き窓の用途では、プロファイルのかみ合わせと組み立てに影響を与える寸法に注意が払われます。

代表的な検査項目には次のようなものがあります。

テストは、顧客の仕様および適用される規格に従って実行できます。

注文ガイド

製品を正確に選択するために、購入者は可能な限りフレームまたはサッシのアルミニウムのプロファイル図を提供する必要があります。

ウィンドウ システムに熱的に分離された複数のアルミニウム セクションが含まれる場合は、各プロファイルを個別に識別します。これにより、ストリップの幅、ロック構造、および断面を正しい押し出しに適合させることができます。

よくある質問

開き窓用サーマルブレークストリップとは何ですか?

これは、熱的に分離されたアルミニウム開き窓枠またはサッシ内に設置され、両側間の直接的な金属接続を遮断するポリアミド断熱プロファイルです。

フレームとサッシに同じストリップが使用されていますか?

必ずしもそうとは限りません。フレームとサッシのフレームの溝構造や設置スペースが異なる場合があるため、別途ストリップの仕様が必要になる場合があります。

Jinxing はどのような素材を使用していますか?

Jinxing は主に PA66 GF25 を使用しており、25% のガラス繊維で強化された PA66 で構成されています。

ストリップは開き窓の金具に対応できますか?

ストリップ自体はハードウェアを置き換えるものではありません。そのセクションは、周囲のプロファイル構造が必要なコンポーネントに対応できるようにしながら、指定されたアルミニウムプロファイル内に収まるように開発されています。

Jinxing は開き窓の押し出し成形用のカスタム ストリップを作成できますか?

はい。 Jinxing は、アルミニウム プロファイル図面、ストリップ サンプル、または確認済みの寸法要件を使用して非標準セクションを開発できます。

見積依頼の際は何を送ればよいですか？

商品の確認には、アルミフレームやサッシの図面、必要な板寸法やサンプル、材質仕様、色、長さ、見積数量などが役立ちます。
